集成運算放大電路是一種直接耦合的多級放大電路，它是利用半導體的集成工藝，實現電路、電路系統和元件三結合的產物。由于采用集成工藝，可以使相鄰元器件參數的一致性好，且采用多晶體管的復雜電路，使之性能做得十分優越。集成運算放大器的型號各異，但用得最為普遍的是通用型集成運放，其內部電路一般為差分輸入級、中間級和互補輸出級，并帶有各種各樣的電流源電路。

　　任何一個電路系統都是由若干個單管放大電路串接而成的多級放大電路組成，這樣才能滿足電路系統一放大能力、輸入電阻、輸出電阻的要求。組成多級放大電路的每一個單管放大電路稱為一級，級與級之間的連接方式稱為級間耦合方式，多級放大電路常見的耦合方式有：阻容耦合、直接耦合、變壓器耦合和光電耦合。

　　集成運放電路工作原理

　　集成運算放大器是一種具有高電壓放大倍數的直接耦合放大器，主要由輸入、中間、輸出三部分組成。輸入部分是差動放大電路，有同相和反相兩個輸入端；前者的電壓變化和輸出端的電壓變化方向一致，后者則相反。中間部分提供高電壓放大倍數，經輸出部分傳到負載。它的引出端子和功能如圖所示。其中調零端外接電位器，用來調節使輸入端對地電壓為零（或某一預定值）時，輸出端對地電壓也為零（或另一個預定值）。補償端外接電容器或阻容電路，以防止工作時產生自激振蕩（有些集成運算放大器不需要調零或補償）。供電電源通常接成對地為正或對地為負的形式，而以地作為輸入、輸出和電源的公共端。

　　集成運放電路分類

　　根據集成運放自身所處的工作狀態，運放應用電路分：線性應用電路和非線性應用電路兩大類。

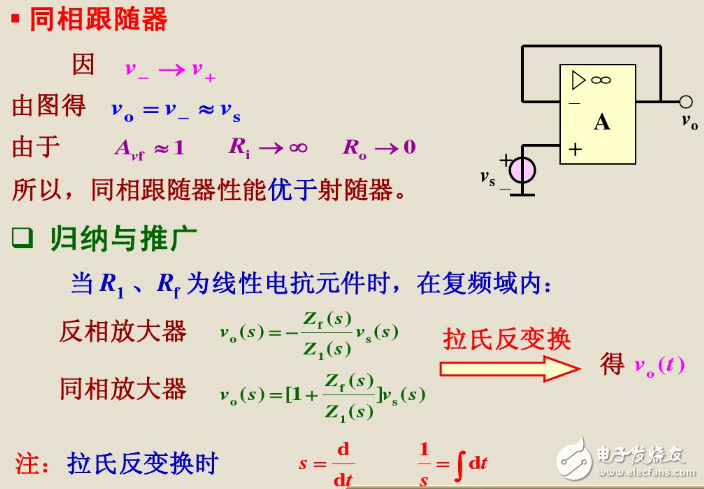

　　線性應用電路

　　組成：集成運放外加深度負反饋。

　　因負反饋作用，使運放小信號工作，故運放處于線性狀態。

　　Z1或Zr采用線性器件（R、C），則可構成加、減、積分、微分等運算電路。Z1或Zr采用非線性器件（如三極管），則可構成對數、反對數、乘法、除法等運算電路。

　　非線性應用電路

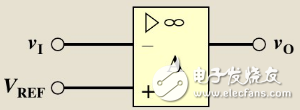

　　組成：運放開環工作

　　由于開環工作時運放增益很大，因此較小的輸入電壓，即可使運放輸出進入非線區工作。例如電壓比較器。

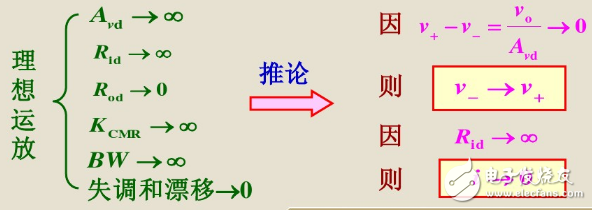

　　集成運放電路兩條重要法則

　　說明：

　　v-→v+相當于運放兩輸入端“虛短路”。虛短路不能理解為兩輸入端短接，只是（v-→v+）的值小到了可以忽略不計的程度。實際上，運放正是利用這個極其微小的差值進行電壓放大的。

　　i→0相當于運放兩輸入端“虛斷路”。同樣，虛斷路不能理解為輸入端開路，只是輸入電流小到了可以忽略不計的程度。

　　實際運放低頻工作時特性接近理想化，因此可利用“虛短、虛斷”運算法則分析運放應用電路。此時，電路輸出只與外部反饋網絡參數有關，而不涉及運放內部電路。
