這些繼電器的應用細節,你注意到了嗎?

2017年07月14日 09:04 網絡 作者:佚名 用戶評論(0

繼電器的應用,相信大家都知道,在電路中只要給它供電、斷電也就可以工作了。

然而,它的應用細節,不知道大家有沒注意 。下面談談我的觀點

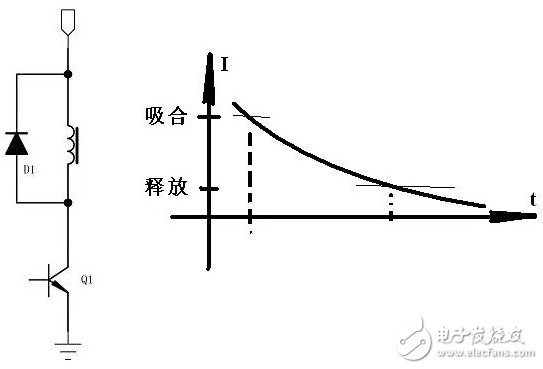

一、現在流行的接法,如圖。

圖中,繼電器的線圈經過Q1作為開關,使其導通與斷開。D1作為續流,消耗線圈中的能量。

二、繼電器的特點

1、吸合電流大于釋放電流

2、保持電流小于吸合電流、大于釋放電流

以上兩點均為繼電器的“通病”,大家可以做一下實驗,或看一看說明書。

三、流行電路的優點及缺點

大家知道,繼電器的線圈相當于電感,它的電流不能突變。在釋放時,Q1截止瞬間,線圈將仍保持原來的電流大小,如果不接入D1這個二極管,產生的電壓-----理論上是無窮大的(在外電路負載為無窮大時),流行電路中的D1的接入,給線圈中的能量提供了釋放的通道。

然而,假如(理論上)二極管為理想的,即它只單向導通而沒有任何功率消耗,那么,在繼電器釋放時,線圈中的電流將一直保持吸合時的最大電流(同時假如線圈為理想的),這種情況將使繼電器無法釋放。

實際中的二極管及線圈都不是理想的,所以,它是可以釋放的。繼電器的吸合到釋放是由線圈中的電流決定的,如果二極管及線圈的等效電阻(直流)很小,那么它的釋放時間將很長,反之,則較短。

由此看,流行電路的優點是提供了Q1截止時的能量釋放通道;其缺點是,釋放時間還有進一步縮短的可能。
