可關斷晶閘管(GTO)
?
可關斷晶閘管GTO（Gate Turn-Off Thyristor）亦稱門控晶閘管。其主要特點為，當門極加負向觸發信號時晶閘管能自行關斷。
前已述及，普通晶閘管（SCR）靠門極正信號觸發之后，撤掉信號亦能維持通態。欲使之關斷，必須切斷電源，使正向電流低于維持電流IH，或施以反向電壓強近關斷。這就需要增加換向電路，不僅使設備的體積重量增大，而且會降低效率，產生波形失真和噪聲。可關斷晶閘管克服了上述缺陷，它既保留了普通晶閘管耐壓高、電流大等優點，以具有自關斷能力，使用方便，是理想的高壓、大電流開關器件。GTO的容量及使用壽命均超過巨型晶體管（GTR），只是工作頻紡比GTR低。目前，GTO已達到3000A、4500V的容量。大功率可關斷晶閘管已廣泛用于斬波調速、變頻調速、逆變電源等領域，顯示出強大的生命力。

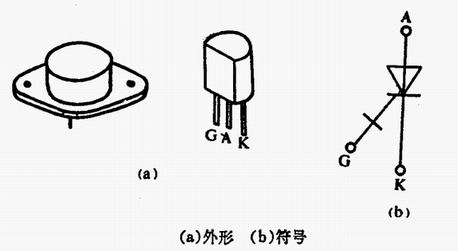

可關斷晶閘管也屬于PNPN四層三端器件，其結構及等效電路和普通晶閘管相同，因此圖1僅繪出GTO典型產品的外形及符號。大功率GTO大都制成模塊形式。
盡管GTO與SCR的觸發導通原理相同，但二者的關斷原理及關斷方式截然不同。這是由于普通晶閘管在導通之后即外于深度飽和狀態，而GTO在導通后只能達到臨界飽和，所以GTO門極上加負向觸發信號即可關斷。GTO的一個重要參數就是關斷增益，βoff，它等于陽極最大可關斷電流IATM與門極最大負向電流IGM之比，有公式
βoff =IATM/IGM
βoff一般為幾倍至幾十倍。βoff值愈大，說明門極電流對陽極電流的控制能力愈強。很顯然，βoff與昌盛 的hFE參數頗有相似之處。
下面分別介紹利用萬用表判定GTO電極、檢查GTO的觸發能力和關斷能力、估測關斷增益βoff的方法。
1．判定GTO的電極
將萬用表撥至R×1檔，測量任意兩腳間的電阻，僅當黑表筆接G極，紅表筆接K極時，電阻呈低阻值，對其它情況電阻值均為無窮大。由此可迅速判定G、K極，剩下的就是A極。
2．檢查觸發能力
如圖2(a)所示，首先將表Ⅰ的黑表筆接A極，紅表筆接K極，電阻為無窮大；然后用黑表筆尖也同時接觸G極，加上正向觸發信號，表針向右偏轉到低阻值即表明GTO已經導通；最后脫開G極，只要GTO維持通態，就說明被測管具有觸發能力。
3．檢查關斷能力
現采用雙表法檢查GTO的關斷能力，如圖2(b)所示，表Ⅰ的檔位及接法保持不變。將表Ⅱ撥于R×10檔，紅表筆接G極，黑表筆接K極，施以負向觸發信號，如果表Ⅰ的指針向左擺到無窮大位置，證明GTO具有關斷能力。
4．估測關斷增益βoff
進行到第3步時，先不接入表Ⅱ，記下在GTO導通時表Ⅰ的正向偏轉格數n1；再接上表Ⅱ強迫GTO關斷，記下表Ⅱ的正向偏轉格數n2。最后根據讀取電流法按下式估算關斷增益：
βoff=IATM/IGM≈IAT/IG＝K1n1/ K2n2
式中K1—表Ⅰ在R×1檔的電流比例系數；
K2—表Ⅱ在R×10檔的電流比例系數。
βoff≈10×n1/ n2
此式的優點是，不需要具體計算IAT、IG之值，只要讀出二者所對應的表針正向偏轉格數，即可迅速估測關斷增益值。
注意事項：
（1）在檢查大功率GTO器件時，建議在R×1檔外邊串聯一節1.5V電池E′，以提高測試電壓和測試電流，使GTO可靠地導通。
（2）要準確測量GTO的關斷增益βoff，必須有專用測試設備。但在業余條件下可用上述方法進行估測。由于測試條件不同，測量結果僅供參考，或作為相對比較的依據。
