上一篇中根據構造和使用目的對各種開關進行了分類。本篇就來介紹一下其中的檢測開關的代表——微動開關（圖1）。微動開關按目的分類屬于檢測開關，不過有時也作為操作開關使用。微動開關包括尺寸大小不一的多種產品，為眾多設備所采用。

　　圖1：微動開關

　　微動開關的定義

　　微動開關由日本電控設備工業會（NECA）定義如下。

　　具有微小的接點間隔和速動（Snap Action）機構，用外殼覆蓋住以規定的動作和力進行開關動作的接點機構，其外部有致動器，外形尺寸較小。

　　速動機構是指，與操作速度基本無關，在特定的操作位置瞬間切換接點的機械機構。利用該機構以規定的動作和力進行動作的開關就是微動開關。

　　特點

　　＜尺寸雖小但可開關大電流＞

　　一般情況下，關閉電子電路時，接點間會產生名為弧光的火花。電流越大，越容易產生弧光，切換接點的速度越慢，弧光的持續時間越長，是導致接點劣化的因素。而微動開關的速動機構能瞬間切換接點，因此弧光持續時間短，尺寸雖小，卻可用于電流較大的電路。

　　＜高精度＞

　　微動開關即使反復進行打開/關閉操作也基本能在同一位置切換接點，因此位置檢測誤差小，適用于要求高精度的用途。這也是具備速動機構的微動開關特有的優勢。

　　＜耐久性＞

　　由于弧光持續時間短，接點受到的損傷也比較小，所以耐久性得到了提高。

　　＜觸感和聲音＞

　　速動機構在操作時具有獨特的觸感和聲音，因此可以通過觸覺和聽覺確認操作。

　　種類

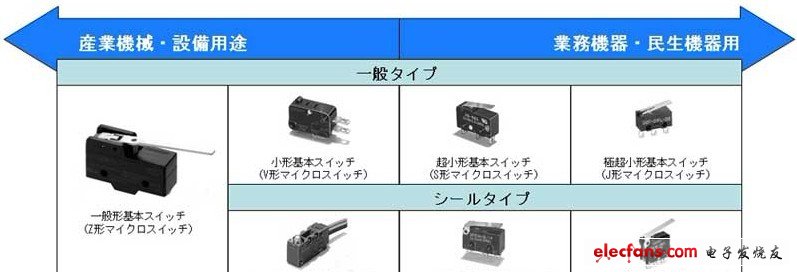

　　微動開關的尺寸分為普通型、小型、超小型和極超小型四種。（圖2）。普通型微動開關用于大規模工業機械和設備，小型、超小型和極超小型微動開關用于業務設備及家電等。

　　還可以根據耐環境性分類。比如，包括具備密封功能的類型（密封型）和不具備的類型（普通型）。

　　圖2：微動開關的種類

　　構造

　　微動開關的構造如圖3所示。主要構成要素為（1）致動器部、（2）速動機構部、（3）接點部、（4）端子部、（5）外殼部五種。下面按順序來介紹一下。

　　圖3：微動開關的構造

　　（1）致動器部

　　用于將操作體等外力和動作傳遞到內部機構。根據操作體的形狀和動作，區分使用多種形狀的致動器。具有代表性的致動器形狀包括針狀柱塞型（Pin Plunger）、鉸鏈桿型（Hinge lever）、滾輪式鉸鏈桿型（Hinge roller lever）等（圖4）。針狀柱塞型用于以高精度對短行程產品進行位置檢測。鉸鏈桿型由于可獲得大行程，因此自由度較高，可用于廣泛用途。滾輪式鉸鏈桿型適用于檢測高速運行的凸輪等。

　　圖4：致動器的主要形狀

　　（2）速動機構部

　　速動機構部由可動彈簧、可動片、共同端子及軸瓦等部件構成。向按鈕開關施加力后，可動片上的可動彈簧的力就會增加，到達特定位置后，可動片瞬間向下方移動，常閉端子側的可動接點便移動到常開接點側。

　　要想理解該動作，最好想象一下底墊。將底墊彎曲后，按下拱起的部分，達到一定程度后，拱起的部分便凹進去了。速動機構部的動作就與這種底墊的動作十分相似。

　　（3）接點部

　　接點部是微動開關的心臟部，經由接點執行電路的打開/關閉操作。根據打開/關閉電路的電壓和電流區分使用接點材料和形狀。材料主要以金、銀或者二者的合金，以及鍍金或鍍銀材料為主。形狀有橫桿接點和鉚釘接點等（圖5）。

　　圖5：接點的主要形狀

　　（4）端子部

　　連接開關和外部電路的部分。根據連接方法可以分類為帶焊錫的端子、連接器端子、螺釘端子、印刷基板端子等（圖6）。

　　圖6：端子的主要形狀

　　（5）外殼部

　　用來保護速動機構和接點。外殼材料主要分為可循環利用的熱可塑性樹脂以及不可循環利用的熱固性樹脂。一般使用熱可塑性樹脂，如果需要具備機械強度、耐熱性和阻燃性，則使用熱固性樹脂外殼。

　　主要使用示例

　　＜檢測開關＞

　　■復印機和打印機蓋子的開關檢測

　　利用開關檢測蓋子是否正確設置，從而正確安全地啟動復印機和打印機。利用配備了高形狀自由度致動器的小尺寸微動開關，通過調整按動力和行程，來準確檢測有限空間內的蓋子的動作。

　　■洗碗機和洗衣機蓋子的開關檢測

　　利用開關檢測蓋子是否正確設置，從而正確安全地啟動洗碗機和洗衣機。這類產品的開關容易沾水，因此使用具備防水性能的產品。

　　＜操作開關＞

　　■鼠標的操作輸入

　　用于人工操作輸入個人電腦的用途。操作開關時的觸感（按動力、行程）、聲音和耐久性等是選擇要素。（未完待續...）
