調功集成電路Y992


  在工業生產和日常生活中,常常需要對電功率的大小進行調節,例如電加熱器的溫度調節、電動機的調速、電燈的燈光調節等。一般電功率的調節有電阻限流、用可控硅調整相位角、占空比調節等方法。電阻限流方法的缺點是有一部分功率消耗在電阻上,浪費能源;采用可控制硅調相位角進行功率調節的方法會破壞50Hz交流電的波形,污染電源;占空比調節功率的優點為沒有功率損耗,而且不會污染電源。本文介紹的Y992為改變占空比來調節功率的集成電路。
  Y992電路為標準{14}腳雙列直插式塑料封裝集成電路。Y992的{14}腳VDD為直流電源的正輸入端,⑦腳VSS為直流電源的負輸入端。⑥腳OSC為振蕩輸入端,⑨腳Q、{11}腳Q2、{12}腳Q3、④腳Q4分別為占空比100%、75%、62%和37%四個輸出端。Y992的工作電壓為2.5~12V;靜態功耗電流為10μA;使用溫度為-25~+85℃;振蕩頻率為10kHz~0.1Hz;輸出驅動電流為10mA。
  Y992采用單端振蕩電路形式,電路內部電路如圖1所示。電路接上電源后,PMOS管經電阻R0向振蕩電容CX充電,充電電流為I1,電容CX上的電位慢慢提高。當電位提高到斯密特門的高閾值電壓時,斯密特門輸出由高電平變為低電平,PMOS管截止,電容CX上的電荷向電阻RX泄放,放電電流為I2。當電容CX上的電位低到斯密特門的低閾值電壓時,斯密特門的輸出又變為高電平,充電又開始,這樣周而復始形成振蕩。單端振蕩器電路起振容易而且簡單和穩定。該振蕩器的振蕩頻率由外接RX和CX決定,RX的取值范圍為100kΩ~100MΩ,CX的取值范圍為0.01~10μF,其振蕩頻率為10~0.1kHz。

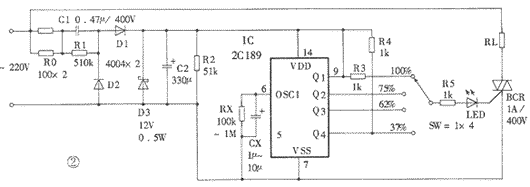

  用Y992制成的調功電路如圖2所示。電容C1和C2、二極管D1~D3組成直流穩壓源,為Y992供電。D3可以選用穩壓值為6~12V的穩壓管。四擋開關可分別選擇不同的功率輸出。發光二極管(LED)在有功率輸出時點亮,沒有功率輸出時熄滅,所以LED可以作為功率輸出指示燈。雙向可控硅為驅動器件,1A/400V的可控硅可帶動200W的負載。對大功率的負載可以選擇大功率的可控硅。振蕩電阻和電容根據需要選擇,但振蕩頻率不要高于50Hz。
