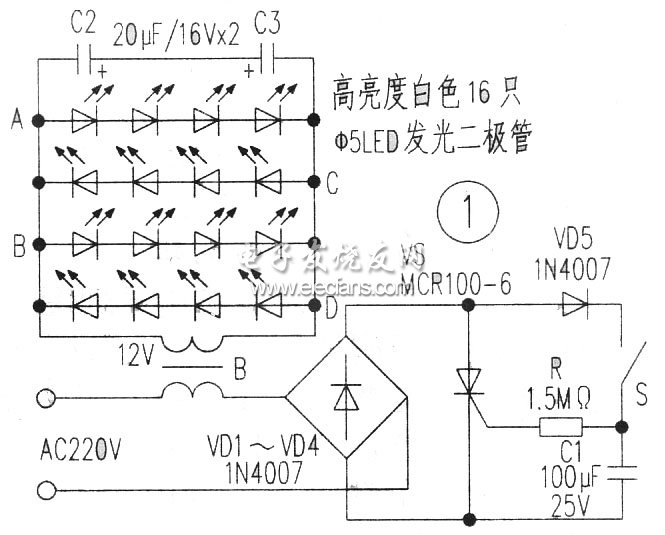

筆者制作了一個交流LED節能延時開關燈，用了一個帶插座的電視天線放大器電源盒，一個H型節能燈線路板，外加六個元件和16只Φ3mm白色高亮度發光二極管焊接而成，電路如圖1所示。

?

　　一、工作原理

　　按下按鍵S，AC220V市電通過小變壓器B初級線圈、橋式整流二極管VD1～VD4、隔離二極管VD5，對電容器C1快速充電，同時經限流電阻R給單向可控硅VS輸入觸發電流，使Vs導通，這時變壓器B次級輸出12v交流電，點亮LED發光二極管。當開關s斷開時，電容C1放電，可控硅Vs繼續導通，經過延時段時間后，電壓下降到不能維持VS導通時，在交流電過零時VS關斷，變壓器B的電源被切斷，LED發光二極管熄滅，此時電路本身不再耗電。發光二極管點亮時間，主要由電容C1和電阻R的參數決定。

　　LED發光二極管完全工作在交流電路中，因為交流電有正半周和負半周，所以16只發光二極管分成四組，每組4只串聯，四組并聯在電路中，兩組正接，兩組反接。在正半周時，A、B導通，負半周時C、D導通。LED交流驅動，輪流導通，有利于散熱又增加壽命。由于發光二極管有數ms余輝，所以看不見光輝的閃爍。為避免開燈瞬間較大電流沖擊發光二極管，把兩只電解電容C2、c3反接成無極性電容，并聯在發光二極管電路中，要求電容的耐壓高于12v。

　　二、元件與制作

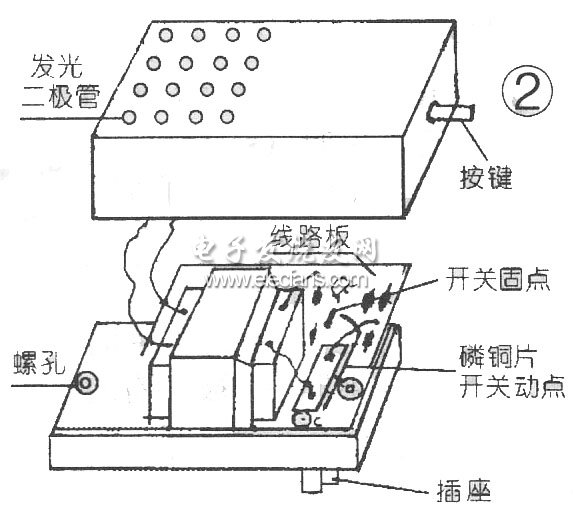

　　1. 帶插座的電視天線放大器的電源盒留下小變壓器，其余元件全部拆除。H型節能燈的線路板留下整流部分，其余全拆除。新添的座件型號、參數見圖1標注。然后按要求焊好。注意-應在電路板的適當處焊一個大錫點作開關的固點，在電源夾縫里插上一片磷銅片作開關的動點(參見圖2)。

?

　　2.把線路板插入電源盒內側面，接好線。在電源盒蓋上適當位置貼上一層白色錫紙作反光用。在錫紙上打16個孔，以剛好插進16只Φ3mm發光二極管為準。

　　3.在盒蓋后面打一個比Φ5mm稍大一點的孔，插上一只Φ5mm廢發光二極管頭向外，作按鍵用。注意此按鍵一定要對準作為動點的磷銅片，它就是LED節能延時燈的開關。

　　該電路簡單易制，如果焊接無誤，無需調試就能正常使用。按圖1中電容c和電阻R的參數，可延時4分多鐘。如把100uF電容換成4700uF，則可延時一小時以上。
