本文利用SA7527芯片，設計了一款LED日光燈驅動電路，對電路各部分進行了分析。該電路的拓撲結構采用的是反激變換器，并采用可式精密并聯穩壓器TL431配合雙運算放大器LM358和光耦EL817構成閉環反饋，實現了恒流恒壓輸出。該電路具有簡單、輸入電壓范圍寬、成本低、性能良好、工作穩定可靠等優點。

　　一、電路的設計

　　1.電路組成

　　全電路由抗浪涌保護、EMI 濾波、全橋整流、反激式變換器、PWMLED驅動控制器、閉環反饋電路組成，如圖1。

?

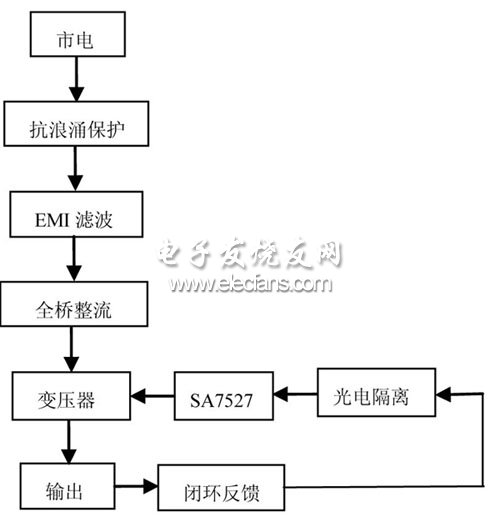

　　圖1 基于SA7527的LED驅動電路框圖

　　2.主電路分析

　　主電路如圖2所示。從AC220V看去，交流市電入口接有熔絲F1和抗浪涌的壓敏電阻RV1，熔絲起到線路輸入電路過流保護的作用，壓敏電阻RV1用來抑制來自電網的瞬時高電壓保護輸入線路的安全，之后是EMI濾波器，L1，L2，C1是共模濾波器，L3，L4，C2是差模濾波器，DB107是全橋整流電路，C13是一個電容濾波器，經過整流后的電壓(電流)仍然是有脈沖的直流電。為了減少波動，通常要加濾波器，由R19，C8，D5組成的RCD緩沖電路是為了防止功率管Q1在關斷過程中承受大反壓，緩沖電路的二極管一般選擇快速恢復二極管。

　　輸出濾波器C10，C11，C12并聯是為了減少電壓紋波。

　　本電路的特點： ( 1 ) 寬電壓輸入范圍;(2)恒流/恒壓特性;(3)由LM358組成的輸出反饋取樣與恒流/恒壓控制電路，成本低，控制精度高，調試簡單; (4)本電路可以驅動不同功率的LED。

　　3.啟動電路的設計

　　啟動電路如圖2所示。為了使電路正常啟動，應該在整流橋整流后的變壓器初級線圈與SA7527的供電電壓端8腳之間連接一個啟動電阻R20，并在8腳與地之間連接一個啟動電容C9。接通電源時，流過啟動電阻R20的電流對啟動電容C9充電。當C9的充電電壓達到啟動門限電壓(典型值為11.5V)后，SA7527導通，并驅動功率管Q1開始工作。整流后電壓的最大值和最小值分別用U imax和U imin來表示，I STmax為最大啟動電流，V th(st)max為啟動門限電壓最大值，啟動電阻R20由下列公式(1)和公式(2)來確定，該電阻應選擇功率電阻，最大消耗功率不能超過1W。

?

?

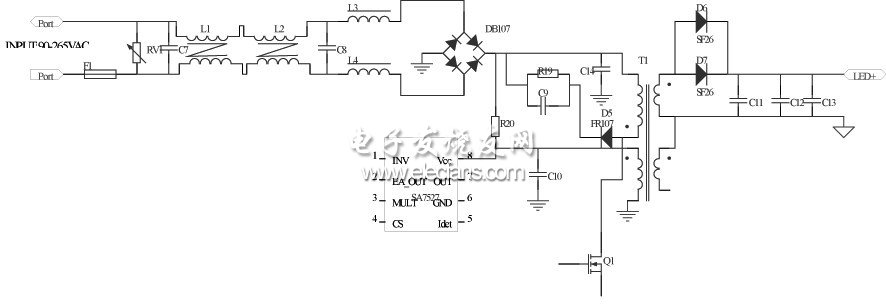

　　圖2 主電路和啟動電路

　　啟動電容C9應由下式來確定：

?

　　式中，I dcc為動態工作電流;f ac為交流電網頻率;HY (ST)為欠電壓鎖定滯后電壓。
