LED旋轉時鐘制作:

　　本項目的關鍵是如何解決高速旋轉的電路板如何供電，如何調時的問題。我采用電機電刷的原理，將旋轉軸鉆空，通過一只插頭將電源的從反面引到前面的電路板上，而這個旋轉的插頭又與固定在背板上的兩個銅片接觸的。調時的問題有些困難，一是讓電路板在旋轉前與PC機相接，由電腦傳送調時數據，這雖然可行但不方便。還有就是用遙控方法，但此方案在調試方面有很大的困難。

　　顯示方式上，我采用平衡式的兩排LED，這除了在旋轉時能較好的保持平衡外，主要能利用兩邊交替顯示方式，比單排要快一倍。

　　本裝置不僅是一個時鐘，它還可以動態顯示漢字及圖案，這就看如何發揮了。

　　其具體制作過程如下：

　　一。旋轉電機的制作

　　從制作成本與方便考慮，選用舊電腦用的大軟驅上的直流無刷電機，只是對局部進行改造。

?

　　就是這種古董軟驅

?

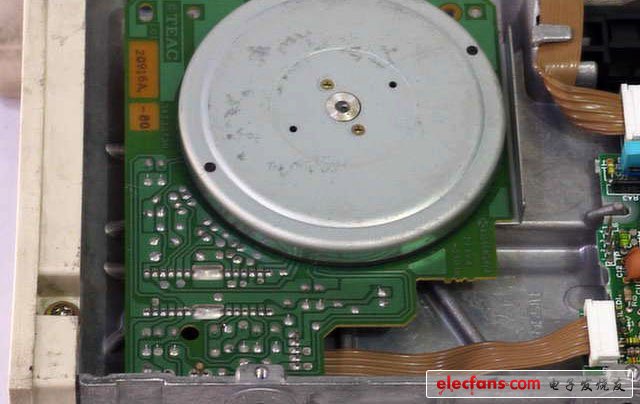

　　軟驅上的直流無刷電機

?

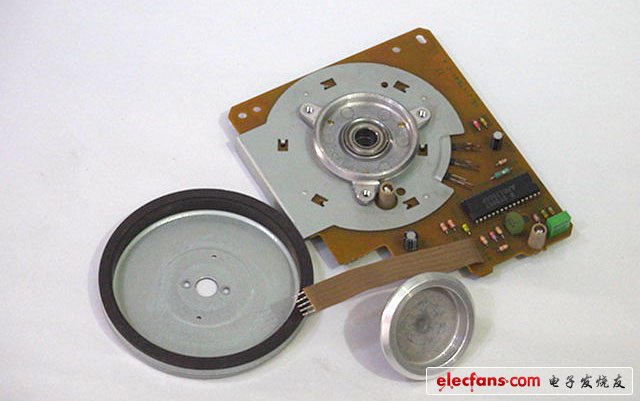

　　拆開后的電機

　　仔細拆開直流電機，將帶圓盤的鋁軸從中開孔，讓它剛好能插入一個插頭。

?

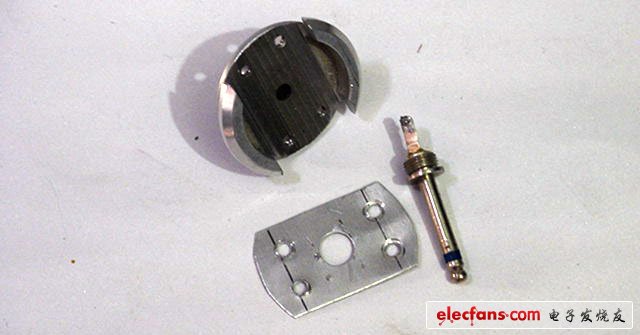

　　將旋轉軸加工成這樣

?

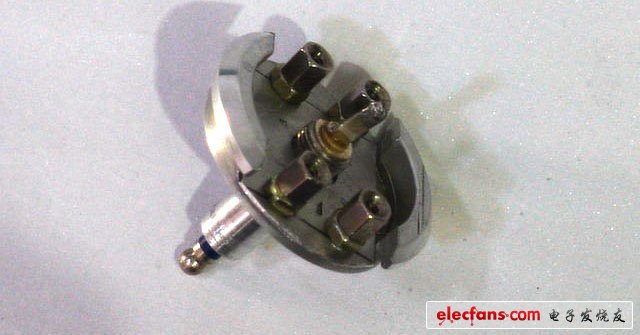

　　裝配好以后

　　按拆開時的順序，反序?qū)⑤S安裝直流電機上。

?

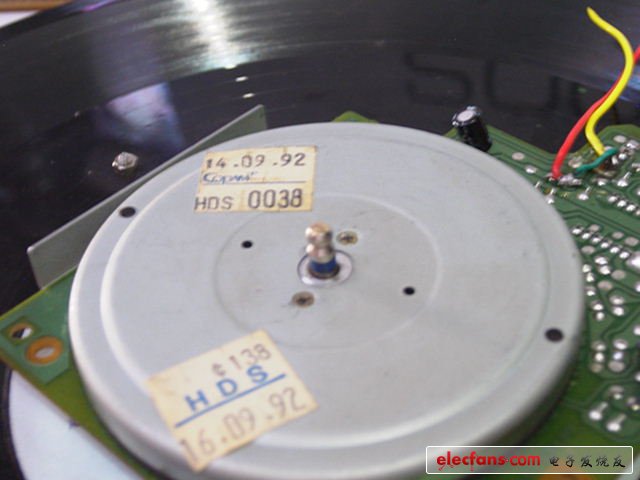

　　電機裝配完成后

　　用兩片銅片做的電刷

?

?

　　電刷裝好后的側面圖
