今天給大家介紹一款貼片led節能燈制作資料，該資料為我伙計親手操作的，制作采用5050三芯貼片LED為光源，制作后的照明效果絕佳，我對視燈，看了一眼，嚴重的傷眼，請led節能燈愛好者注意!

　　順便說下，本次測試的套件，如果需要可以 貼片led節能燈套件(驅動+燈板+成品燈杯+燈罩) 在次選購

　　制作注意事項：因?yàn)橘N片LED對靜電是非常的敏感，靜電很容易對貼片LED造成損害，輕則性能下降，重則造成貼片LED反向擊穿短路，所以在接觸貼片LED時一定要做好靜電防護，佩帶防靜電手環，使用防靜電烙鐵，普通烙鐵一定要接地線。有條件的還需要使用防靜電臺墊。

　　先把led節能燈的制作原理圖給大家貼一下，這是一款10貼片LED燈的制作電路圖:

?

　　貼片led節能燈制作原理圖

　　圖紙簡述，如果你是led制作高手的話，可以繼續往下看了!

　　貼片led節能燈制作原理圖是一款貼片LED照明燈具的實用電路圖,該燈使用220V電源供電,220V交流電經C1降壓電容降壓后經全橋整流再通過C2濾波后經限流電阻R3給串聯的10顆貼片LED提供恒流電源.貼片LED的額定電流為20mA,但是我們?cè)谥谱鞴?jié)能燈的時候要考慮很多方面的因素對貼片LED的影響,包括光衰和發熱的問題,LED的溫度對光衰和壽命影響很大,如果散熱不好很容易產生光衰,因?yàn)長ED的特性是溫度升高電流就會增大,所以一般在做大功率照明時散熱的問題是最重要的,將影響到LED的穩定性,小功率一般都采取自散熱方式,所以在電路設計時電流不宜過大.圖中R1是保護電阻,R2是電容C1的卸放電阻,R3是限流電阻防止電壓升高和溫度升高LED的電流增大,C2是濾波電容,實際在LED電路中可以不用濾波電路,C2是用來防止開燈時的沖擊電流對LED的損害,開燈的瞬間因?yàn)镃1的存在會有一個很大的充電電流,該電流流過LED將會對LED產生損傷,有了C2的介入,開燈的充電電流完全被C2吸收起到了開燈防沖擊保護.該電路是小功率燈杯最實用的電路,占用體積小可以方便的裝在空間較小的燈杯里,現在被燈杯產品廣泛的采用.優點:恒流源,電源功耗小,體積小,經濟實用.但是在設計時降壓電容要采用耐壓在400V以上的滌綸電容或CBB電容,濾波電容要用耐壓250v以上.此電路適合驅動7-12只20mA的貼片LED.

　　下圖就是我們5050三芯貼片LED工作環境了

?

　　很多人等不及了，下面我們來介紹下制作過程，再說其他的就跑題了!

?

　　燈板上錫后的樣子

　　將燈板上錫，注意一定要均勻，要自己把握好。

?

　　整個制作過程我們需要的制作工具

　　尖嘴鉗或斜口鉗1把

　　調溫電烙鐵帶接地線

　　防靜電手環

　　指甲剪

　　優質細焊錫絲

　　優質松香

　　AB膠

　　最好有一只直流電流表50mA的

　　選擇優質的貼片LED(本次制作采用的是5050三芯貼片LED，如需購買可以點擊鏈接查看!)

　　貼片LED要選用高亮度的，產品亮度：5500-6000MCD(純白光)

　　電壓:3.2-3.4V

　　電流:20MA

　　焊接溫度：250發光角度：120色溫：5500K。

　　安裝焊接貼片LED:

　　將電路板安裝正面朝上，將貼片LED極性方向放好，注意貼片LED正面有一個角有缺口，缺口處腳為正極，所有貼片led安裝方向要一致，切勿裝反因?yàn)橘N片LED是單向?qū)щ娦远穗娐凡捎玫氖谴?lián)電路，只要有一只裝反整組燈就不會亮。

　　6只腳對好剛才上過的錫，用手固定貼片LED后就可以進行焊接了，焊接要用30-35W的烙鐵并接地線，焊接溫度控制在240度以內，時間不能超過2秒。這樣燈板就算組裝完成了。

?

　　上圖為焊接好的貼片led燈板的樣子

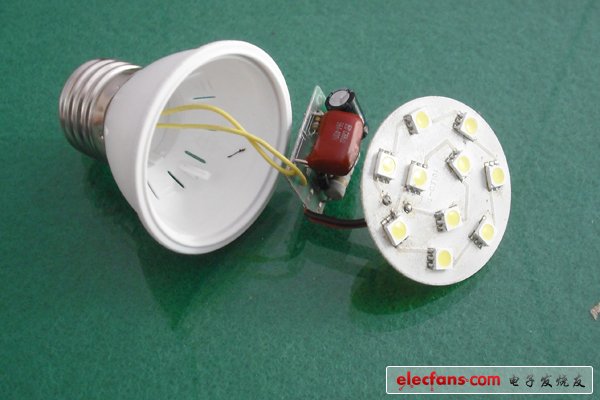

　　下面要做的工作就是組裝電源，電源的焊接更加簡單焊接成功如下圖，因?yàn)闊舯锟臻g有限，元件要做一下整理以減少體積方便安裝

?

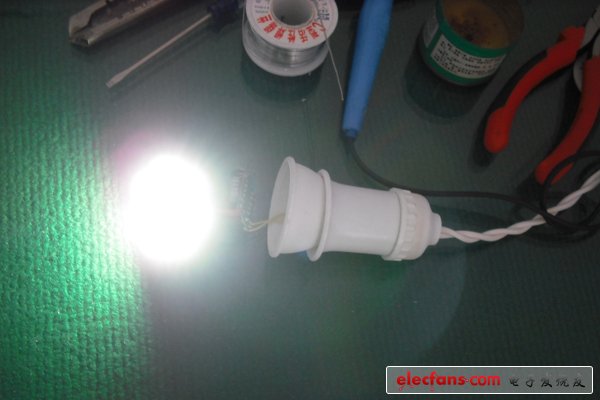

　　接下來進行測試

?

?

　　至此我們的制作過程圓滿成功!

?

　　測試電流為14mA,完全達標是吧。

　　接下來我們的工作就是組裝成品貼片LED燈具了，電源板上有個小孔，燈杯里有一個小圓柱形角，把電源板的孔對準小圓柱插入，用電烙鐵加熱圓柱固定的更牢固些。 雖然這個工序，技術含量不高，但是一個成品，沒有完美的包裝是不行的，對吧!細心昨晚下面的工作，讓你的作品更加完美吧!

?

?

?

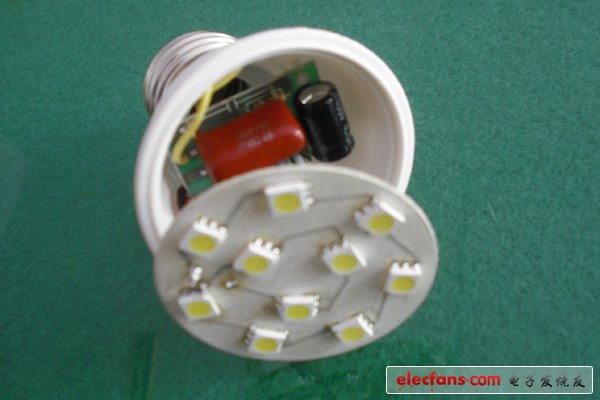

　　最后用配好的AB膠圖在燈杯的邊緣再把燈板裝進去壓幾分鐘膠水就固化了。這樣一個實用的貼片LED節能燈就制作好了。
