目前，液晶電視的使用越來越廣泛，從技術發展趨勢上來說，如何降低背光的功耗最受到關注。因為背光源是最大的能量消耗者，降低了背光的功耗，也就大大降低了整機的功耗。這其中的技術包括改善背光源的驅動電路，改善LED的發光效率，開發新的LED種類，目前，Local Dimming是這些技術中最易于實現，效果最明顯的一項技術。尤其是直下式LED背光搭配Local Dimming技術，可大幅度降低電量、提高顯示畫面對比值、灰階數、及減少殘影等。

　　1. Local Dimming BLU概述

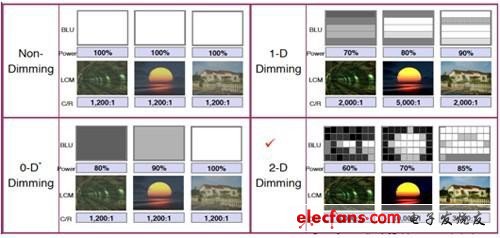

　　Local Dimming即局部背光調節的意思，利用數百個LED組成的背光代替CCFL背光燈，背光LED可根據圖像的明暗進行調節，顯示幕圖像中高亮的部分的亮度可以達到最大，而同時黑暗的部分可以降低亮度，甚至關閉，以達到最佳的對比度。這樣，暗區亮度的降低就降低了背光的功耗。Local Dimming廣義而言，大致可分為三大類，分別為0D、1D、2D dimming,其中，2D dimming能將local dimming的技術發揮到最佳效果。從下圖可看出local dimming和非local dimming在能耗上和對比度上的差別。

?

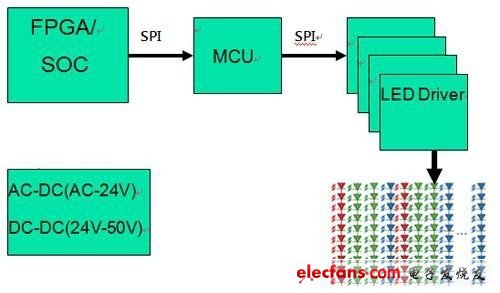

　　2. 系統結構框圖

　　基于MCU的loacl dimming方案由三個部分組成，分別是FPGA或SOC,MCU和LED Driver IC,SOC采集圖像信號并通過SPI接口發送資料給MCU,MCU進行資料處理后再通過SPI控制1個或多個LED Driver.

?

　　3. SAC Demo Board的結構框圖

　　SAC的方案是將DC-DC部分，MCU和LED Driver置于同一套板上，DC-DC可根據燈串電壓的不同要求進行升壓或降壓，MCU采用Cortex M0 32位高性價比MCU,LED Driver采用AMS的AS3695C,DC-DC為24升壓到50V,具體要升到多高的電壓根據所接LED的總電壓，因為AS3695C可驅動16路通道，有兩路回饋，因此每8路通道為一個回饋，需要兩組DC-DC電路。

　　方案框圖：

?

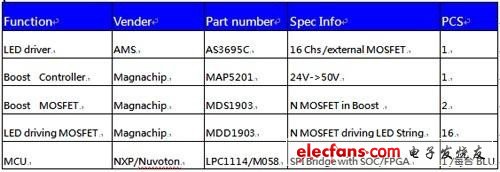

　　方案BOM表(每16通道)

?
