本文詳細介紹了PTC熱敏電阻的阻溫特性、伏安特性和時間電流特性。

??????? 伏-安特性：

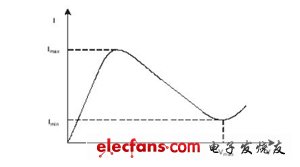

　　在25℃的靜止空氣中， 指加在熱敏電阻器引出端的電壓與達到熱平衡的穩態條件下的電流之間的關系 (如下圖)

?

　　絕緣熱敏電阻：達到規定的絕緣阻值及電壓驗證測試的熱敏電阻。

　　非絕緣熱敏電阻：不要求絕緣電壓和絕緣阻值測試的熱敏電阻。

　　起始電流(Iin)：在電路開關啟動到閉合瞬間所出現的電流，即Iin。

　　峰值電流(Iinp-p)： 起始電流(Iin)的峰-峰值。

　　電流-時間特性：

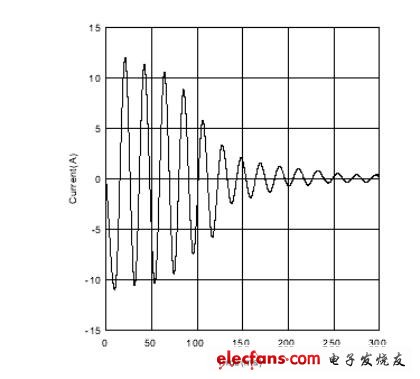

　　指熱敏電阻器在施加電壓過程中，電流隨時間的變化特性。(如下圖)

??????? 阻溫特性：

　　指的是在規定電壓下，PTC熱敏電阻器的零功率電阻值與電阻本體溫度之間的關系。

?

　　額定零功率電阻值 (R25或Rn)：指的是在25℃條件下的零功率電阻，除非客戶特別說明另一溫度。

　　最小阻值(Rmin)：是指從常溫25℃開始，溫度曲線系列所對應的最小電阻值，此時Rmin所對應的溫度為Tmin。

　　開關溫度(Tc)：當阻值開始呈現階躍性增加時的溫度為開關溫度，即當阻值升至2倍最小電阻值(Rmin)時所對應的溫度，也稱居里溫度。

　　最大工作電壓(Vmax)：在最高允許環境溫度下，PTC熱敏電阻器能持續承受的最大電壓。

　　最大電流(Imax)：指在最大工作電壓下，允許通過PTC熱敏電阻器的最大電流。

　　不動作電流(Int)：不動作電流即額定電流或保持電流，指在規定的時間和溫度條件下，不導致PTC熱敏電阻器呈現高阻態的最大電流。

　　動作電流(It)：指在規定的時間和溫度條件下，使PTC熱敏電阻器阻值呈階躍型增加時的最小電流。

　　最大電壓下的溫度范圍：PTC熱敏電阻器在最大電壓下仍能連續工作的環境溫度范圍。

　　耗散系數(δ)： PTC熱敏電阻器中功率耗散的變化量與元件相應溫度變化量之比，稱為耗散系數(mw/℃)。

　　δ=P/(T-Tr)

　　耐壓值：指在規定的時間和溫度條件下， PTC熱敏電阻器能承受的最大電壓，超過這個電壓，PTC熱敏電阻器將擊穿。

　　熱時間常數(τ)：在靜止的空氣中，PTC熱敏電阻器從自身溫度變化到與環境溫度之差的63.2%時所需的時間。

　　殘余電流(Ir)：指在最大工作電壓下，PTC熱敏電阻器阻值躍變后，熱平衡狀態下的電流。

　　溫度系數(αT)：可表示為：

?

　　所以

?

　　一般指

?

　　R1、R2所對應的溫度即是T1、T2，分別比居里溫度高10℃和25℃。

　　最小阻值時的溫度(TRmin)：最小阻值Rmin出現時所對應的溫度。

　　上限溫度(UCT)：熱敏電阻可繼續工作時的最大環境溫度。

　　下限溫度(LCT)：熱敏電阻可繼續工作時的最小環境溫度。
