3.2.1 基本共射放大電路
1. 放大電路概念：基本放大電路一般是指由一個三極管與相應元件組成的三種基本組態放大電路。
a.放大電路主要用于放大微弱信號，輸出電壓或電流在幅度上得到了放大，輸出信號的能量得到了加強。
b.輸出信號的能量實際上是由直流電源提供的，經過三極管的控制，使之轉換成信號能量，提供給負載。

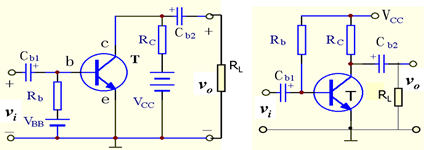

2. 電路組成:(1)三極管T;
(2)VCC：為JC提供反偏電壓，一般幾~ 幾十伏;
(3)RC：將IC的變化轉換為Vo的變化，一般幾K~幾十K。
VCE=VCC-ICRC RC ，VCC 同屬集電極回路。
(4)VBB：為發射結提供正偏。
(6)Cb1，Cb2：耦合電容或隔直電容，其作用是通交流隔直流。
(7)Vi：輸入信號
(8)Vo：輸出信號
(9)公共地或共同端，電路中每一點的電位實際上都是該點與公
共端之間的電位差。圖中各電壓的極性是參考極性，電流的
參考方向如圖所示。
3. 共射電路放大原理
4. 放大電路的主要技術指標
放大倍數／輸入電阻Ri／輸出電阻Ro／通頻帶
(1) 放大倍數

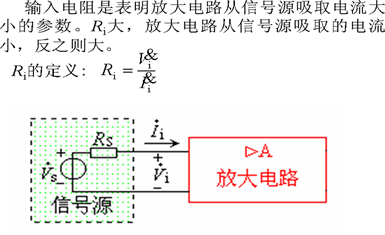

(2) 輸入電阻 Ri
(3) 輸出電阻Ro
(4) 通頻帶
問題1：放大電路的輸出電阻小，對放大電路輸出電壓的穩定性是否有利？
問題2：有一個放大電路的輸入信號的頻率成分為100 Hz~10 kHz，那么放大電路的通頻帶應如何選擇？如果放大電路的通頻帶比輸入信號的頻帶窄，那么輸出信號將發生什么變化？
3.2.2 放大電路的圖解分析法
1. 直流通路與交流通路
靜態：只考慮直流信號，即Vi=0，各點電位不變（直流工作狀態）。
動態：只考慮交流信號，即Vi不為0，各點電位變化（交流工作狀態）。
直流通路：電路中無變化量，電容相當于開路，電感相當于短路。
交流通路：電路中電容短路，電感開路，直流電源對公共端短路。
放大電路建立正確的靜態，是保證動態工作的前提。分析放大電路必須要正確地區分靜態和動態，正確地區分直流通道和交流通道。

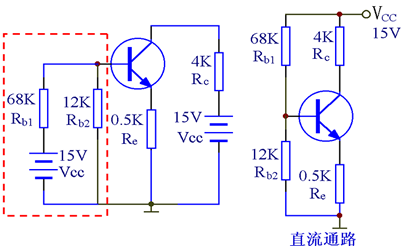

直流通路
交流通路
2. 靜態分析
例3.2.1：電路及參數如圖，求Q點值
例3.2.2：電路及參數如圖，求Q點值
(2) 靜態工作點的圖解分析

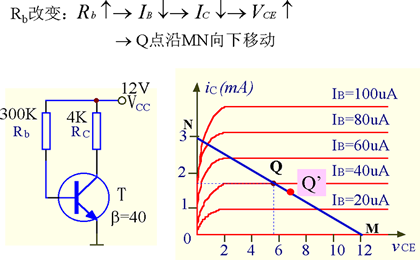

討論：電路參數變化對Q點的影響
3. 動態分析
截止失真：由于放大電路的工作點達到了三極管的截止區而引起的非線性失真。對于NPN管，輸出電壓表現為頂部失真。

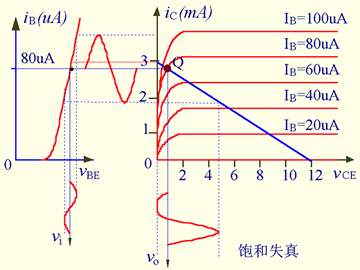

飽和失真：由于放大電路的工作點達到了三極管的飽和區而引起的非線性失真。對于NPN管，輸出電壓表現為底部失真。注意：對于PNP管，由于是負電源供電，失真的表現形式，與NPN管正好相反。
交流負載線
最大不失真輸出：放大電路要想獲得大的不失真輸出幅度，需要
輸出功率和功率三角形
作業 3.2.1 3.2.2 3.3.4 3.3.6
3.2.3 放大電路的小信號模型分析法
圖解法的適用范圍：信號頻率低、幅度 較大的情況。
如果電路中輸入信號很小，可把三極管特性曲線在小范圍內用直線代替，從而把放大電路當作線性電路處理——微變等效電路。
1.三極管可以用一個模型來代替。
2.對于低頻模型可以不考慮結電容的影響。
3.小信號意味著三極管在線性條件下工作，微變也具有線性同樣的含義。
1. h參數等效電路

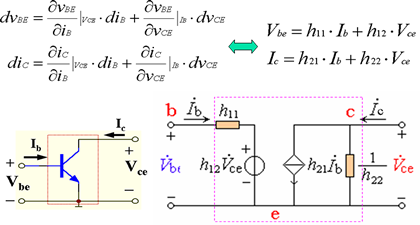

2. 三極管共射h參數等效電路

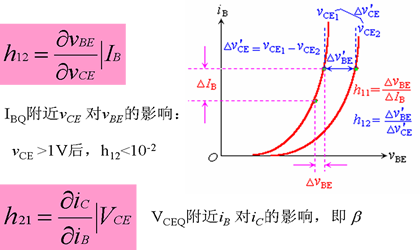

參數的物理含義
三極管共射簡化h參數等效電路
3.2.3 基本共射電路分析計算

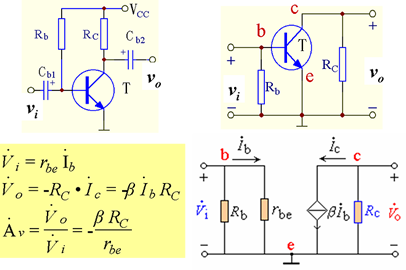

1. 計算電壓放大倍數Av
2. 計算輸入電阻 Ri

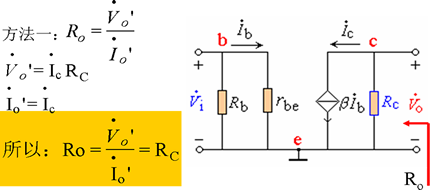

例3.2.3：求Av ，R i，Ro
例3.2.4
