74ls138譯碼器內部電路邏輯圖功能表簡單應用

2009年07月13日 12:02 本站整理 作者:佚名 用戶評論(0

74ls138譯碼器內部電路邏輯圖功能表簡單應用

74HC138:74LS138 為3 線-8 線譯碼器,共有 54/74S138和 54/74LS138 兩種線路結構型式,其74LS138工作原理如下:
當一個選通端(G1)為高電平,另兩個選通端(/(G2A)和/(G2B))為
低電平時,可將地址端(A、B、C)的二進制編碼在一個對應的輸出端以低
電平譯出。

74LS138的作用:
利用 G1、/(G2A)和/(G2B)可級聯擴展成 24 線譯碼器;若外接一個反
相器還可級聯擴展成 32 線譯碼器。
若將選通端中的一個作為數據輸入端時,74LS138還可作數據分配器

?

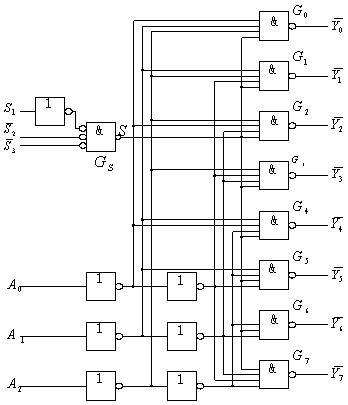

用與非門組成的3線-8線譯碼器74LS138


<74ls138譯碼器內部電路>

3線-8線譯碼器74LS138的功能表


<74ls138功能表>

無論從邏輯圖還是功能表我們都可以看到74LS138的八個輸出管腳,任何時刻要么全為高電平1—芯片處于不工作狀態,要么只有一個為低電平0,其余7個輸出管腳全為高電平1。如果出現兩個輸出管腳在同一個時間為0的情況,說明該芯片已經損壞。

當附加控制門的輸出為高電平(S=1)時,可由邏輯圖寫出


<74ls138邏輯圖>

由上式可以看出,在同一個時間又是這三個變量的全部最小項的譯碼輸出,所以也把這種譯碼器叫做最小項譯碼器。

71LS138有三個附加的控制端、和。當、時,輸出為高電平(S=1),譯碼器處于工作狀態。否則,譯碼器被禁止,所有的輸出端被封鎖在高電平,如表3.3.5所示。這三個控制端也叫做“片選”輸入端,利用片選的作用可以將多篇連接起來以擴展譯碼器的功能。

帶控制輸入端的譯碼器又是一個完整的數據分配器。在圖3.3.8電路中如果把作為“數據”輸入端(在同一個時間),而將作為“地址”輸入端,那么從送來的數據只能通過所指定的一根輸出線送出去。這就不難理解為什么把叫做地址輸入了。例如當=101時,門的輸入端除了接至輸出端的一個以外全是高電平,因此的數據以反碼的形式從輸出,而不會被送到其他任何一個輸出端上。

例2. 74LS138 3-8譯碼器的各輸入端的連接情況及第六腳()輸入信號A的波形如下圖所示。試畫出八個輸出管腳的波形。

解:由74LS138的功能表知,當(A為低電平段)譯碼器不工作,8個輸出管腳全為高電平,當(A為高電平段)譯碼器處于工作狀態。因所以其余7個管腳輸出全為高電平,因此可知,在輸入信號A的作用下,8個輸出管腳的波形如下:

即與A反相;

其余各管腳的輸出恒等于1(高電平)與A的波形無關。

?

【例3.3.2】 試用兩片3線-8線譯碼器74LS138組成4線-16線譯碼器,將輸入的4位二進制代碼譯成16個獨立的低電平信號。

解:由圖3.3.8可見,74LS138僅有3個地址輸入端。如果想對4位二進制代碼,只能利用一個附加控制端(當中的一個)作為第四個地址輸入端。

取第(1)片74LS138的和作為它的第四個地址輸入端(在同一個時間令),取第(2)片的作為它的第四個地址輸入端(在同一個時間令),取兩片的、、,并將第(1)片的和接至,將第(2)片的接至,如圖3.3.9所示,于是得到兩片74LS138的輸出分別為

?

圖3.3.9 用兩片74LS138接成的4線-16線譯碼器

式(3.3.8)表明時第(1)片74LS138工作而第(2)片74LS138禁止,將的0000~0111這8個代碼譯成8個低電平信號。而式(3.3.9)表明時,第(2)片74LS138工作,第(1)片74LS138禁止,將的1000~1111這8個代碼譯成8個低電平信號。這樣就用兩個3線-8線譯碼器擴展成一個4線-16線的譯碼器了。

同理,也可一用兩個帶控制端的4線-16線譯碼器接成一個5線-32線譯碼器。
