FAN4810工作于前沿平均電流、電流連續(CCM)升電壓輸出工作模式，內部的三重安全檢測技術可使電路免受由于某個電路元器件的損壞而使電路處于不正常工作狀態;柵極輸出驅動能力高達1A,因而無須外接功率MOSFET驅動電路;低功耗特性改進了電路的工作效率，并降低了元器件的損耗。FAN4810還具有峰值電流限制功能，利用內部的交流輸入電壓過低保護和輸出過電壓保護電路，在輸出負載突變的情況下通過內部的過電壓比較器可以關斷PFC電路的工作，輸出時鐘信號可用于同步下級PWM電路，以降低電路工作噪聲。
?
??? FAN4810的基本結構及主要特點

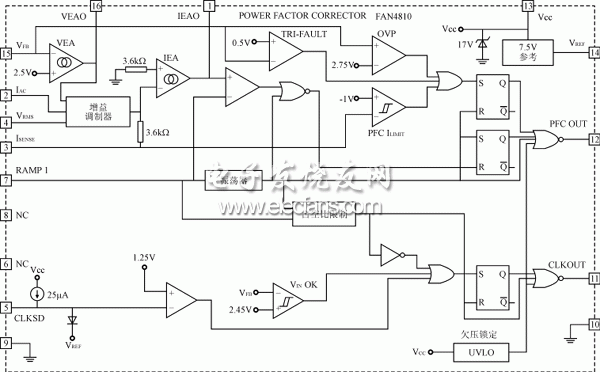

FAN4810采用16引腳DIP和16引腳SOIC封裝，芯片電路組成框圖如圖1所示。
?
圖1 FAN4810芯片電路組成框圖
FAN4810是一種平均電流、連續升壓前沿PFC控制器，其主要特點如下：
1)含有Tri-faultDetectTM功能，符合UL1950安全標準。萬一反饋通路失效，反饋腳VFB上電壓太高、太低或開路，三故障(Tri-fault)檢測電路將終止PFC驅動;
2)壓擺率增強的跨導電流誤差放大器(IEA)，提供超快速PFC響應;
3)內置增益調制器，并且有3個輸入，即AC線路電流參考輸入IAC、AC線路電壓檢測輸入VRMS和PFC輸出電壓反饋誤差放大器(VEA)輸出VEAO，這種3輸入增益調制器，對PFC起核心控制作用;
4)帶有輸出過電壓保護(OVP)、輸入電壓過低(brown-out)保護、VCC欠壓鎖定(UVLO)、峰值電流限制和軟啟動功能;
5)帶開/關PWM時鐘輸入(腳CLKSD)和同步時鐘輸出(腳CLKOUT);
6)VCC啟動門限為13V，關閉門限是10.8V，啟動電流約200μA，在VCC=15V下的工作電流約5.5mA;
7)柵極驅動電流容量達±1A。
