DS12C887實時時鐘芯片功能豐富，可以用來直接代替IBM PC上的時鐘日歷芯片DS12887,同時，它的管腳也和MC146818B、DS12887相兼容。實時時鐘的縮寫是RTC(Real_Time Clock)。

　　由于DS12C887能夠自動產生世紀、年、月、日、時、分、秒等時間信息，其內部又增加了世紀寄存器，從而利用硬件電路解決子"千年"問題; DS12C887中自帶有鋰電池，外部掉電時，其內部時間信息還能夠保持10年之久;對于一天內的時間記錄，有12小時制和24小時制兩種模式。

?

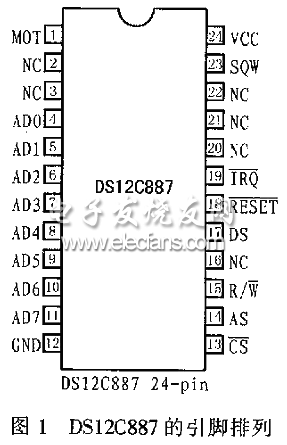

　　2 引腳功能

　　GND、 VCC:直流電源，其中VCC接+5V輸入，GND接地，當VCC輸入為+5V時，用戶可以訪問DS12C887內RAM中的數據，并可對其進行讀、寫操作;當VCC的輸入小于+4.25V時，禁止用戶對內部RAM進行讀、寫操作，此時用戶不能正確獲取芯片內的時間信息;當VCC的輸入小于+3V時， DS12C887會自動將電源發換到內部自帶的鋰電池上。

　　MOT:模式選擇腳，DA12C887有兩種工作模式，即Motorola模式和Intel模式，當MOT接VCC時，選用的工作模式是Motorola模式，當MOT接GND時，選用的是Intel模式。本文主要討論Intel模式。

　　SQW:方波輸出腳，當供電電壓VCC大于4.25V時，SQW腳可進行方波輸出，此時用戶可以通過對控制寄存器編程來得到13種方波信號的輸出。

　　AD0~AD7:復用地址數據總線，該總線采用時分復用技術，在總線周期的前半部分，出現在AD0~AD7上的是地址信息，可用以選通DS12C887內的RAM,總線周期的后半部分出現在AD0~AD7上的數據信息。

　　AS:地址選通輸入腳，在進行讀寫操作時，AS的上升沿將AD0~AD7上出現的地址信息鎖存到DS12C887上，而下一個下降沿清除AD0~AD7上的地址信息，不論是否有效，DS12C887都將執行該操作。

　　DS/RD:數據選擇或讀輸入腳，該引腳有兩種工作模式，當MOT接VCC時，選用Motorola工作模式，在這種工作模式中，每個總線周期的后一部分的DS為高電平，被稱為數據選通。在讀操作中，DS的上升沿使DS12C887將內部數據送往總線AD0~AD7上，以供外部讀取。在寫操作中，DS的下降沿將使總線 AD0~AD7上的數據鎖存在DS12C887中。

　　R/W:讀/寫輸入端，該管腳也有2種工作模式，當MOT接VCC時，R/W工作在Motorola模式。此時，該引腳的作用是區分進行的是讀操作還是寫操作，當R/W為高電平時為讀操作，R/W為低電平時為寫操作;當MOT接GND時，該腳工作在Intle模式，此時該作為寫允許輸入。

　　CS:片選輸入，低電平有效。

　　IRQ:中斷請求輸入，低電平有效，該腳有效對DS12C887內的時鐘、日歷和RAM中的內容沒有任何影響，僅對內部的控制寄存器有影響，在典型的應用中，RESET可以直接接VCC,這樣可以保證DS12C887在掉電時，其內部控制寄存器不受影響。

　　由表1可以看出：DS12C887內部有控制寄存器的A-B等4個控制寄存器，用戶都可以在任何時候對其進行訪問以對DS12C887進行控制操作。

　　表1 DS12C887的存儲功能

　　地 址功 能取值范圍十進制數取值范圍

　　二進制BCD碼

　　0秒0～5900～3B00～59

　　1秒鬧鈴0～5900～3B00～59

　　2分05900～3B00～59

　　3分鬧鈴0～5900～3B00～59

　　412小時模式0～1201～0C AM，

　　81～8C PM01～12AM，

　　81～92PM

　　24小時模式0～2300～1700～23

　　5時鬧鈴，12小時制1～1201～0C AM，

　　81～8C PM01～12AM，

　　81～92PM

　　時鬧鈴，24小時制0～2300～1700～23

　　6星期幾(星期天=1)1～701～0701～07

　　7日1～3101～1F01～31

　　8月1～1201～0C01～12

　　9年0～9900～6300～99

　　10控制寄存器A

　　11控制寄存器B

　　12控制寄存器C

　　13控制寄存器D

　　50世紀0～99NA19，20
