74ls174是D觸發器嗎

　　74ls174是D觸發器。74174、74LS174、74F174、74ALS174、74S174、74HC174、74C174是六D型觸發器（帶清除端）

　　D觸發器在時鐘脈沖CP的前沿（正跳變0→1）發生翻轉，觸發器的次態取決于CP的脈沖上升沿到來之前D端的狀態，即次態=D。因此，它具有置0、置1兩種功能。由于在CP=1期間電路具有維持阻塞作用，所以在CP=1期間，D端的數據狀態變化，不會影響觸發器的輸出狀態。

　　D觸發器應用很廣，可用做數字信號的寄存，移位寄存，分頻和波形發生器等。

　　74ls174特點

　　1、有緩沖時鐘和直接清除輸入;

　　2、每個觸發器的數據輸入都獨立;

　　3、應用包括： 緩沖/儲存寄存器、移位寄存器、 圖形發生器。

　　74ls174引腳圖及功能

　　74ls174典型參數

　　F工作頻率=40MHz

　　Pd=80mW

　　74ls174功能表

　　H――高電平

　　L――低電平

　　?↑——低到高跳變

　　X――任意

　　Z――高阻

　　Q0――規定的穩態輸入條件建立前Q的電平

　　74ls174邏輯圖

　　74ls174靜態特性

　　［1］：測試條件中的“最小”和“最大”用推薦工作條件中的相應值。

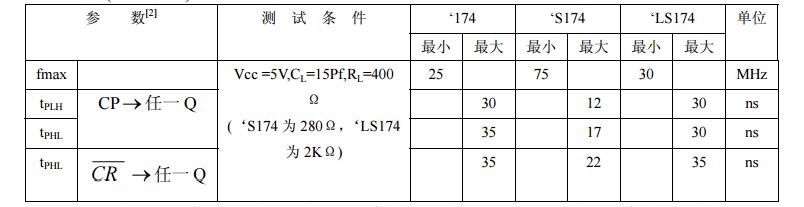

　　74ls174動態特性

　　［2］：fmax 最大時鐘頻率。tPLH輸出由低電平到高電平傳輸延遲時間 tPHL輸出由高電平到低電平傳輸延遲時間。

　　74ls174相關下載：74LS174中文資料pdf
