MAX15492是同步的半橋式驅動器，具有超低功耗模式。該裝置是如MAX15411，MAX15566/MAX15567 MAX15576/MAX15577在多相CPU核心穩壓器與控制器IC。為了提供最佳的輕負載效率，控制器可以將設備放置到一個超低功耗模式下的電源電流僅為4μA。 低側驅動器進行了優化，驅動3NF的容性負載，3ns/7ns典型的上升/下降倍，而高側驅動器7ns/14ns典型的上升/下降時間。自適應死區時間控制功能可以防止直通電流和轉換器的效率最大化。 該MAX15492是可以在一個小的，8針（毫米×2毫米）TDFN封裝，帶有裸焊盤。
關鍵特性
超低功耗模式，4μA電源電流
0.7Ω的低邊導通電阻
1.5Ω高邊導通電阻
12ns的傳播延遲
7ns的最低保證死區時間
集成的升壓開關
2V至24V輸入電壓范圍
電源電壓范圍4.2V至5.5V的偏置
可選脈沖跳躍模式
小尺寸，毫米×2mm TDFN封裝
圖表

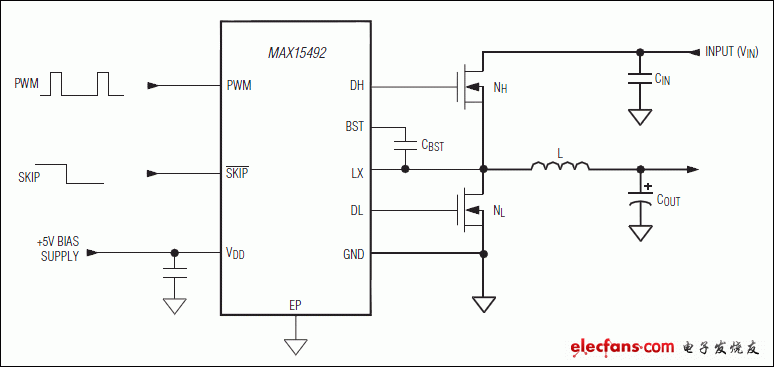

典型工作電路
