MAX5138/MAX5139是單通道、引腳兼容而且軟件兼容的16位和12位DAC系列產品。MAX5138/MAX5139是低功耗16位/12位、帶緩沖的電壓輸出型高線性度DAC。該系列器件可以采用精密的內部基準或精密的外部基準，實現滿擺幅工作。MAX5138/MAX5139采用+2.7V至+5.25V供電，滿足所有低功耗、低電壓應用的需求。該系列器件采用3線SPI?/QSPI?/MICROWIRE?/DSP兼容串口通信，有效節省電路板空間并降低光隔離和變壓器隔離應用的復雜度。數字端口的雙緩存硬件電路和低電平有效的LDAC控制支持同步輸出更新。串行接口具有低電平有效的READY輸出，可輕松實現多個MAX5138/MAX5139和/或其它兼容器件的菊鏈。MAX5138/MAX5139帶有一個硬件輸入，可以在上電或復位時將DAC輸出復位至零電位或中點，為驅動真空管或其它變送器等需要在上電時保持關斷狀態的應用提供安全保護。DAC所具有的高線性度優勢使這些器件非常適合精密控制和儀表應用。MAX5138/MAX5139采用超小尺寸(3mm x 3mm)、16引腳TQFN封裝，工作在-40°C至+105°C擴展工業級溫度范圍。

　　關鍵特性

　　16位/12位分辨率，采用3mm x 3mm、16引腳TQFN封裝

　　可通過硬件選擇，在上電或復位時將DAC輸出置于零電位/中點

　　雙緩存輸入寄存器

　　低電平有效LDAC異步更新DAC輸出

　　低電平有效READY輕松實現菊鏈

　　10ppm/°C高性能內部基準

　　整個工作條件下保證單調性

　　+2.7V至+5.25V較寬的供電電壓范圍

　　滿擺幅緩沖輸出

　　低增益誤差(低于±0.5% FS)和失調(低于±10mV)

　　30MHz 3線SPI/QSPI/MICROWIRE/DSP兼容串行接口

　　帶滯回的CMOS兼容輸入

　　低功耗(ISHDN = 2μA最大值)

　　圖表

?

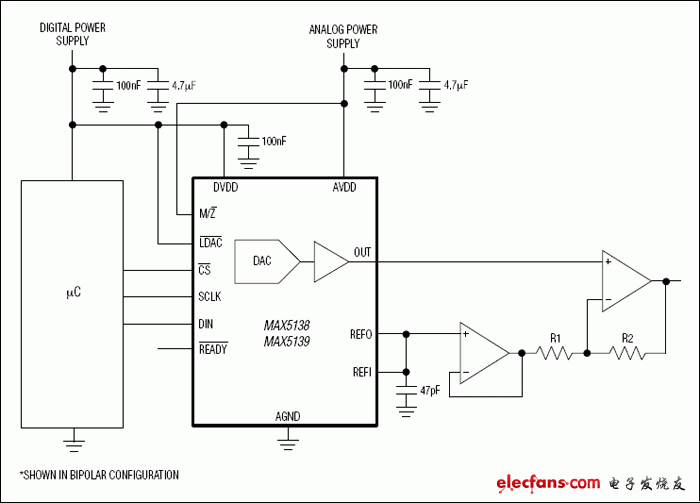

　　典型工作電路
