MAX5991A/MAX5991B提供一個完整的電源解決方案，因為IEEE?802.3af標準的，兼容的類1/Class的供電設備（PD）的以太網供電（PoE）的系統。該器件集成了一個高效率的DC-DC轉換器的PD接口，提供低外部元件數量PD的解決方案。該器件還包括一個低壓差穩壓器，MPS，睡眠，和超低功耗模式。 PD接口提供了一個單一的外部電阻器來檢測簽名和一類1/Class 2的分級特征。PD接口，還提供隔離功率MOSFET，一個60毫安的最大浪涌電流限制，和一個321毫安的工作電流（典型值）的限制。 集成的降壓DC-DC轉換器采用峰值電流模式控制方案，并提供一個簡單實現架構，具有快速的瞬態響應。降壓轉換器工作在8.7V至60V的寬輸入電壓范圍從支持在1.3A負載的輸入功率高達6.49W。DC-DC轉換器工作在固定的430kHz開關頻率，效率提高的頻率折返，在輕負載時降低開關頻率的一半。 具有寬滯回和抗尖峰脈沖時間長，該器件具有輸入欠壓鎖定（UVLO）雙絞線電纜的阻性衰減補償，并保證無干擾傳輸power-on/-off條件。這些器件還具有過溫關斷，短路保護，輸出過壓保護，斷續電流限制，增強的性能和可靠性。 所有器件可在一個20-pin的4mm×4mm的TQFN功率封裝，工作在-40° C至+85°C溫度范圍。
關鍵特性
符合IEEE 802.3af標準
PoE等級1/Class 2分類
智能維護電源簽名（MPS）
睡眠和超低功耗模式
簡體墻上適配器接口
高效，集成的DC-DC轉換器（集成開關）
8.7V至60V的寬輸入電壓范圍
3.2V至14V的可編程輸出電壓范圍
內部補償
固定的430kHz開關頻率
高效率，輕載工作頻率折返
內置輸出電壓監測
漏極開路輸出，低電平有效復位輸出
防止過載，輸出短路，輸出過壓和過熱
打嗝模式電流限制失控的
返回偏置能力，以優化效率
內部LDO穩壓器具有高達100mA負載
49毫安浪涌電流限制（典型值）
通過2KV，200米CAT-6電纜放電事件
圖表

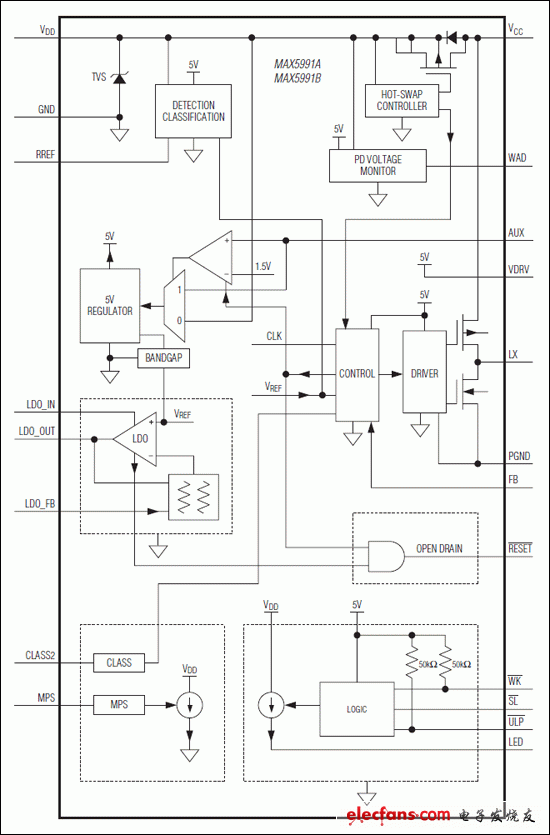

功能框圖
