在高功率因數校正AC/DC電路中廣泛采用UC3842、UC3855A等專用控制芯片來實現功率因數校正，而在移相全橋DC/DC電路中廣泛采用TL494、UC3875等專用電源芯片來驅動開關管，特定的電源芯片本身不可編程、可控性較差、難以擴展以及不易升級維修，同時電源芯片為模擬控制芯片，具有模擬電路難以克服的由溫漂和老化所引起的誤差，無法保證系統始終具有高精度和可靠性，克服以上缺點可采用數字控制器DSP代替?zhèn)鹘y(tǒng)的模擬控制芯片。目前數字處理(DSP)技術逐漸成熟，新一代DSP采用哈佛結構、流水線操作，即程序、數據存儲器彼此獨立，在每一時鐘周期中完成取指、譯碼、讀數據以及執行指令等多個操作，從而大大減少指令執行周期。另外，由于其特有的寄存器結構，功能強大的尋址方式，靈活的指令系統及其強大的浮點運算能力，使得DSP不僅運算能力較單片機有了較大地提高，而且在該處理器上更容易實現高級語言。正是由于其特殊的結構設計和超強的運算能力，使得以前需要硬件才能實現的功能可移植到DSP中用軟件實現，使數字信號處理中的一些理論和算法可以實時實現。

　　1 數字控制開關電源系統

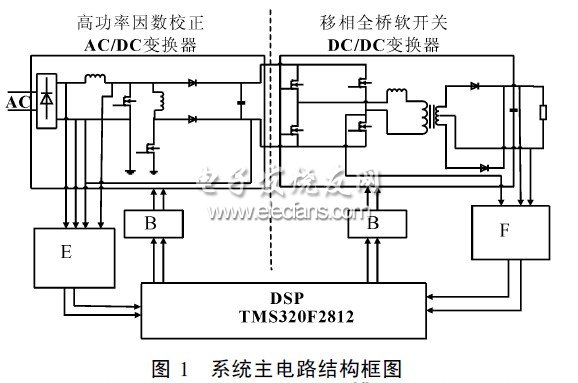

　　該通信開關電源主要由主電路和控制電路組成，主電路主要由單相高功率因數校正AC/DC變換電路和移相全橋軟開關DC/DC變換電路組成，它包括單相交流輸入電源、濾波網絡、整流電路、Boost高功率因數校正電路和移相全橋變換電路。控制電路主要包括DSP數字控制器，它由DSP、驅動電路、檢測電路、保護電路以及輔助電源電路組成。系統主電路和控制電路原理框圖如圖1所示，圖1中E表示輸入電壓及電感電流、輸出電壓及電流和主開關管漏極電壓、采樣電路;B表示功率開關驅動電路;F表示輸出電壓及電流、原邊電感電流和4個開關管漏極電壓采樣電路。

　　1.1 單相功率因數校正AC/DC變換電路

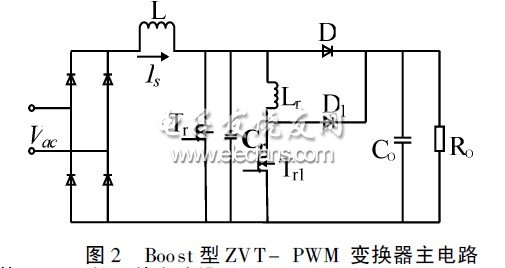

　　單相功率因數校正AC/DC變換電路采用Boost型ZVT-PWM變換器，其電路圖如圖2所示。該電路能實現主開關管S的零電壓開通和二極管D的零電流關斷。

　　1.2 移相全橋軟開關DC/DC變換電路

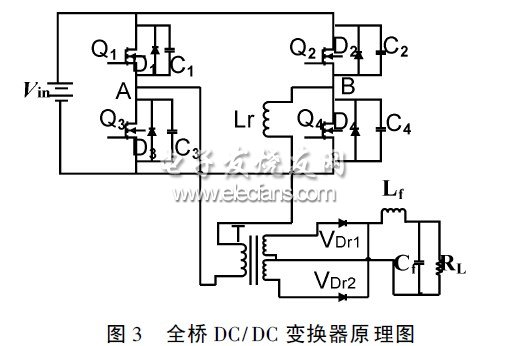

　　移相全橋軟開關DC/DC變換電路采用如圖3所示的全橋DC/DC變換器。

　　1.3 基于DSP的硬件電路設計

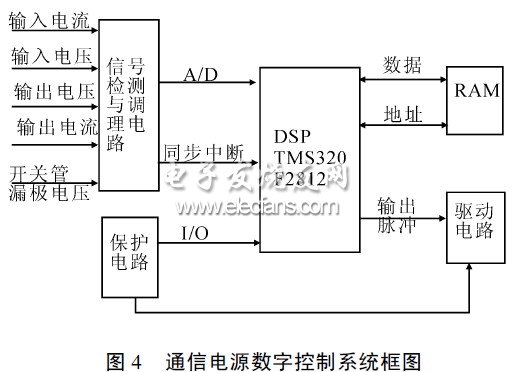

　　針對TMS320F2812為核心的數字控制電路如圖4所示。從圖4中可以看出，控制系統主要包括以下幾部分：DSP及其外圍電路、信號檢測與調理電路、驅動電路和保護電路。

　　其中，信號檢測與調理電路主要完成對圖2輸入電流和電壓采樣、A/D等功能，DSP產生脈沖信號然后通過D/A轉換后驅動圖2,3的功率開關管。
