電工布線是被很多人忽略的一個項目，其實這也是個技術活，因地制宜地設計布線方案、而且要同時注重美觀和實用，同時要求具有一定的可擴展性。即要留有一定的余地，考慮到以后的改電路，可以預先作好發展規劃。

　　首先我們要綜合考慮諸多因素來合理制定布線方案，制定詳細的操作流程，并形成相關的計劃文檔，并在此基礎上初步預算出所需的布線設施及相關布線材料，作好采購計劃。供電布線方面的產品，主要包括：電表（含電表箱）、電線、空氣開關、多用插座、燈具、配電線箱等。這些產品的質量都跟后期的用電安全息息相關。比如空氣開關要選擇精密度高的、安全性好的開關，多用插座建議購買那種單獨的帶線盒的插座。如果施工不當就容易出現漏電、短路等問題，甚至引發火災、觸電事故。

　　一：電工布線技巧_電工布線步驟_電工電線布線方法-----布線要求

　　1．一般用于插座的為單芯線2.5平方電線，3匹以上空調用單芯線4平方電線，單芯線6平方電線用于總進線，雙色線用于接地線。

　　2．按不同顏色三卷為一組（用于零線、火線、地線）用于燈具照明的為單芯線1.5平方電線，按不同顏色兩卷為一組（用于零線、火線）。

　　3．二芯、三芯護套線是做明線使用，多用于工地上施工用，家裝不太用到。

　　4．音響線越粗越好，建議選用2*1.52或2*1.2規格５．電視分配器分得越多，電視信號越差，建議盡量選用6分配以下。

　　5，每套住宅進戶處必須設嵌墻式住戶配電箱。住戶配電箱設置電源總開關，該開關能同時切斷相線和中性線，且有斷開標志。每套住宅應設電度表，電度表箱應分層集中嵌墻暗裝設在公共部位。

　　6，住戶配電箱內的電源總開關應采用兩極開關，總開關容量選擇不能太大，也不能太小；要避免出現與分開關同時跳閘的現象。

　　7，電氣插座宜選用防護型，插座回路必須加漏電保護。

　　8，電源、電話、電視線路應采用阻燃型塑料管暗敷。

　　9，電話和電視等弱電線路也可采用鋼管保護，電源線采用阻燃型塑料管保護。

　　10. 電氣線路應采用符合安全和防火要求的敷設方式配線。導線應采用銅導線，家庭裝橫中線路已轉為穿管暗敷，既符合安全又達到防火要求。

　　11．由電度表箱引至住戶配電箱的銅導線截面不應小于10mm2，住戶配電箱的配電分支回路的銅導線截面不應小于2.5mm2。

推薦閱讀：30年行家實例解讀家裝電工布線口訣

　　二：電工布線技巧_電工布線步驟_電工電線布線方法------電工布線原則

　　電工布線應根據線路要求、負載類型、場所環境等具體情況，設計相應的布線方案，采用適合的布線方式和方法，同時應遵循以下一般原則。

　　1．選用符合要求的導線

　　對導線的要求包括電氣性能和機械性能兩方面。導線的載流量應符合線路負載的要求，并留有一定的余量。導線應有足夠的耐壓性能和絕緣性能，同時具有足夠的機械強度。一般室內布線常采用塑料護套導線。

　　2．盡量避免布線中的接頭

　　布線時，應使用絕緣層完好的整根導線一次布放到頭，盡量避免布線中的導線接頭。因為導線的接頭往往造成接觸電阻增大和絕緣性能下降，給線路埋下了故障隱患。如果是暗線敷設（實際上室內布線基本上都是暗線敷設），一旦接頭處發生接觸不良或漏電等故障，很難查找與修復。必需的接頭應安排在接線盒、開關盒、燈頭盒或插座盒內。

　　3．布線應牢固、美觀

　　明線敷設的導線走向應保持橫平豎直、固定牢固。暗線敷設的導線一般也應水平或垂直走線。導線穿過墻壁或樓板時應加裝保護用套管。敷設中注意不得損傷導線的絕緣層。

　　三：電工布線技巧_電工布線步驟_電工電線布線方法------明線的布線方法

　　明線是指將導線沿墻壁或天花板明敷設，包括塑料線卡固定、鋼精扎頭固定、瓷夾板固定、塑料線槽板固定等形式。明線通常采用單股絕緣硬導線或塑料護套硬導線，這樣有利于固定和保持走線平直。

　　1．塑料線卡固定

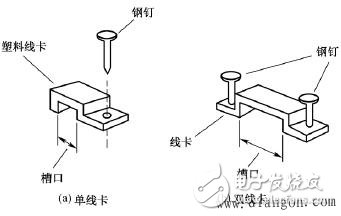

　　塑料線卡如圖1所示，由塑料線卡和固定鋼釘組成，圖（a）為單線卡，用于固定單根護套線；圖（b）為雙線卡，用于固定兩根護套線。線卡的槽口寬度具有若干規格，以適用于不同粗細的護套線。敷設時，首先將護套線按要求放置到位，然后從一端起向另一端逐步固定。固定時，按圖2所示將塑料線卡卡在需固定的護套線上，釘牢固定鋼釘即可。一般直線段可每間隔20cm左右固定一個塑料線卡，并保持各線卡間距一致。在護套線轉角處、進入開關盒、插座盒或燈頭時，應在相距5～10cm處固定一個塑料線卡，如圖3所示。走線應盡量沿墻角、墻壁與天花板夾角、墻壁與壁櫥夾角敷設，并盡可能避免重疊交叉，既美觀也便于日后維修，如圖4所示。如果走線必須交叉，則應按圖5所示用線卡固定牢固。兩根或兩根以上護套線并行敷設時，可以用單線卡逐根固定［見圖6（a）］，也可用雙線卡一并固定［見圖6（b）］。布線中如需穿越墻壁，應給護套線加套保護套管，如圖7所示。保護套管可用硬塑料管，并將其端部內口打磨圓滑。

　　圖1

　　圖2

　　圖3

　　圖4

　　圖5

　　圖6

　　圖7

　　2．鋼精扎頭固定

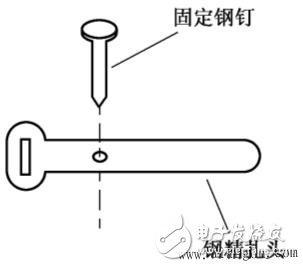

　　鋼精扎頭由薄鋁片沖軋制成，形狀如圖8所示。用鋼精扎頭固定護套線的方法與使用塑料線卡類似，需注意的地方例如：應沿墻角或壁櫥邊沿敷設，直線段固定點的間距，護套線進入轉角、開關盒或插座盒時的固定距離，交叉走線及并行走線的固定方法等，均與塑料

　　線卡固定布線相同。與塑料線卡所不同的是，采用鋼精扎頭固定時應先將鋼精扎頭固定到墻上，方法如圖9所示，沿確定的布線走向，用小鋼釘將鋼精扎頭釘牢在墻上，各鋼精扎頭間的距離一般為20cm左右，并保持間距一致。然后將護套線放置到位，從一端起向另一端逐步固定。固定時，按圖10所示用鋼精扎頭包繞護套線并收緊即可。

　　圖8

　　圖9

　　圖10

　　3．瓷夾板固定

　　瓷夾板適用于固定單股絕緣導線。瓷夾板有雙線式、三線式等形式，包括上瓷板、下瓷板和固定螺釘，如圖11所示。雙線式瓷夾板具有兩條線槽，用于固定兩根導線。三線式瓷夾板具有3條線槽，用于固定3根導線。布線時，先按圖12所示沿布線走向每隔80cm左右在墻壁上鉆孔并釘入木楔子，各木楔子間距應一致。再將瓷夾板用木螺釘輕輕固定在木楔子上，如圖13所示，木螺釘暫不要擰緊。

　　然后將兩根單股絕緣導線分別放入瓷夾板的兩條線槽內，擰緊固定螺釘即可。固定時，應如圖14所示，先擰緊一端的瓷夾板，拉直導線后再擰緊另一端的瓷夾板，最后擰緊中間各個瓷夾板，這樣可以保持走線平直美觀。如果布線需轉向，應在距導線轉角處5～10cm用瓷夾板固定，如圖15所示。4根導線平行敷設時，可以用雙線式瓷夾板每兩根分別固定，也可用三線式瓷夾板整體固定，分別如圖16（a）、圖16（b）所示。

　　圖11

　　圖12

　　圖13

　　圖14

　　圖15

　　圖16

　　4．塑料線槽板固定

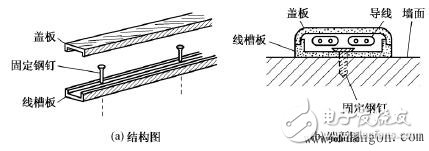

　　塑料線槽板結構如圖17所示，由線槽板和蓋板組成，蓋板可以卡在線槽板上。采用塑料線槽板固定布線，是指將導線放在線槽板內固定在墻壁或天花板表面，如圖18所示，直接看到的是線槽板而不是導線，因此比直接敷設導線要美觀一些。由于線槽板一般由阻燃材料制成，所以采用塑料線槽板布線還提高了線路的絕緣性能和安全性能。

　　布線時，首先按設計的線路走向將線槽板固定到墻壁上，如圖19所示每隔1m左右用一鋼釘釘牢。如在大理石或瓷磚墻面等不易釘釘子的地方布線，則可用強力膠將線槽板粘牢在墻壁上。固定線槽板時要保持橫平豎直，力求美觀。在導線90°轉向處，應將線槽板裁切成45°角進行拼接，如圖20所示。線槽板與插座盒（開關盒、燈頭盒等）的銜接處應無縫隙，如圖21所示。線槽板固定好后，將導線放置于板槽中，再將蓋板蓋到線槽板上并卡牢，布線即告完成。塑料線槽板有若干種寬度規格，可根據需要選用。同方向的并行走線可放入一條線槽板內，轉向時再分出。圖22所示為線槽板的分支連接。

　　圖17

　　圖18

　　四：電工布線技巧_電工布線步驟_電工電線布線方法------暗線的布線方法

　　暗線敷設是指將導線埋設在墻內、天花板內或地板下面，表面上看不見電線，可更好地保持室內的整潔美觀。暗線一般采用穿管敷設的方法，室內布線通常采用硬塑料管。在一般居室墻面上短距離布線也可將無接頭的護套線直接埋設。
