1．穿管敷設

　　穿管敷設暗線是指將鋼管或硬塑料管埋設在墻體內，導線穿入在管子中進行布線，如圖23所示。由于硬塑料管比鋼管重量輕、價格低、易于加工，且具有耐酸堿、耐腐蝕和良好的絕緣性能等優點，在一般室內布線中得到越來越普遍的應用。敷設方式有兩種：一種是在建筑墻體時將布線管預埋在墻內；另一種是在建好的墻壁表面開槽放入線管，再填平線槽恢復墻面。下面主要介紹后一種方式。

　　圖23

　　（1）硬塑料管的選用。布線用管應選用聚乙烯或聚氯乙烯等熱塑性硬塑料管，要便于彎曲、具有良好的彈性和一定的機械強度，具有阻燃性能。管壁厚度不小于3mm。管子的粗細根據所穿入導線的多少決定，一般要求穿入管中所有導線（含絕緣外皮層）的總截面不超過管子內截面的40%，如圖24所示，可依此確定布線管的管徑。

　　圖24

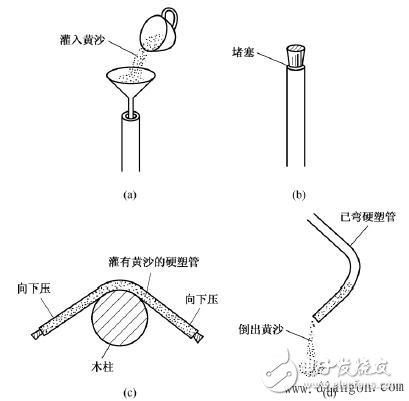

　　（2）硬塑料管的彎曲。熱塑性硬塑料管可以局部加熱彎曲，方法是將硬塑料管需彎曲的部位靠近熱源，旋轉并前后移動烘烤，待管子略軟后靠在木模上，兩手握住兩端向下施壓進行彎曲，如圖25所示。沒有木模時可將管子靠在較粗的木柱上彎曲（見圖26），也可徒手進行彎曲。彎曲半徑不宜太小，否則穿線困難。彎曲硬塑料管時還要防止將管子彎扁，可取一根直徑略小于待彎管子內徑的長彈簧（例如拉力器上的長彈簧），插入到硬塑料管內的待彎曲部位，然后再按前面方法彎管，彎好后抽出長彈簧即可，如圖27所示。對于管徑較大而不太長的管子，可在待彎管子內灌滿干黃沙，并堵塞兩頭后再行彎管，彎管成型后再倒出黃沙，如圖28所示。

　　圖25

　　圖26

　　圖27

　　圖28

　　（3）硬塑料管的連接。熱塑性硬塑料管可以局部加熱后直接插接，首先將待連接的兩根管子分別做倒角處理，如圖29所示，然后將外接管的準備插接的部分均勻加熱烘烤，待其軟化后，將內接管的準備插入部分涂上黏膠用力插入外接管內，如圖30所示。插入部分的長度應為管子直徑的1.5倍左右，以保證一定的牢固性。

　　硬塑料管也可以用套管進行粘接，如圖31 所示，將兩根待接管子的連接部位涂上一層黏膠，分別從兩端插入套管內即可，套管的內徑應等于待接管子的外徑，套管的長度應為待接管直徑的3倍左右，A、B兩管的接口應位于套管的中間。

　　圖29

　　圖30

　　圖31

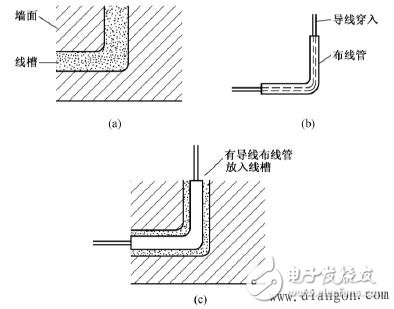

　　（4）導線穿管敷設。首先應按照布線要求在墻壁表面開鑿線槽，線槽的寬度與深度均應大于所用布線管的直徑。然后將導線穿入布線管，再將穿有導線的布線管放入線槽并固定，如圖32所示，最后用水泥或灰漿填平線槽恢復墻面。布線管在線槽內的固定方法如圖33所示，可用固定卡子將布線管固定在線槽內［見圖33（a）］，也可直接用兩枚鋼釘交叉釘牢將布線管固定住［見圖33（b）］。

　　圖32

　　圖33

　　2．護套線直接埋設

　　塑料護套線具有雙重絕緣層，在無接頭、無破損的前提下，可以直接用于普通住宅或辦公室的室內暗線敷設。

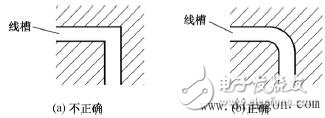

　　（1）開鑿線槽。按照布線要求在墻面上開鑿線槽，線槽應有一定的寬度和深度，以能夠很好地容納布線為準。線槽走向應橫平豎直，在轉向處應有一定的弧度，避免護套線90°直角轉向，如圖34所示。在開關盒、插座盒、接線盒處，應開鑿方形盒槽，如圖35所示，其大小以能夠容納所裝線盒為準。

　　圖34

　　圖35

　　（2）布線。將整根護套線按照布線要求沿線槽布放，無分支的線路應用整根護套線布放到位（見圖36）。中途安排有開關盒或插座盒的線路可分段布放，并在開關盒或插座盒內連接（見圖37）。中途有分支的線路應將分支點選在接線盒或插座盒內，并分段布放護套線（見圖38）。同走向并行的線路可放在同一線槽內，如圖39所示，并應在同一根護套線的始端與末端做好記號，以便連接線路時識別。

　　圖36

　　圖37

　　圖38

　　圖39

　　（3）固定。護套線布放完畢后，將護套線放入線槽，并按圖40所示用線卡或鋼釘予以固定，最后用水泥填平線槽。

　　圖40

　　（4）連接線路。在接線盒、開關盒、插座盒或燈頭盒內，將分段布放的護套線按線路要求連接起來。連接時特別要注意識別護套線記號，以防接錯。

　　五：電工布線技巧_電工布線步驟_電工電線布線方法------導線接頭點的安排

　　為保證布線質量和用電安全，線路中導線不應有接頭。導線分支等必需的接頭可安排在插座盒、開關盒、燈頭盒或接線盒內，既美觀又便于日后維修。

　　1．安排在插座盒內

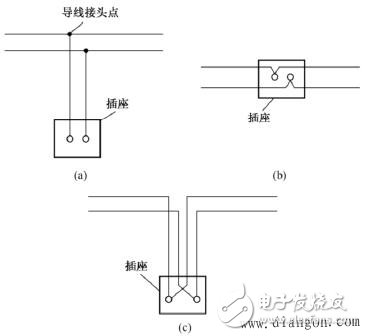

　　在導線分支處或其他必需的導線連接處，可設置一插座盒，作為導線的接頭點，也可將導線迂回繞行至附近的插座盒內做接頭。圖41示例中，圖為原設計圖，水平走向的導線需向下分支到插座，導線接頭不可避免，解決的辦法有兩個：①將插座盒上移至導線接頭處，如圖41（b）所示；②將導線向下繞行至原插座盒內進行接頭，如圖41（c）所示。這樣做的導線分支保證了布線中途無接頭。

　　圖41

　　2．安排在開關盒內

　　也可以將必需的導線接頭安排在開關盒內。圖42示例中，圖為原設計圖，水平走向的導線需向上分支到開關，解決導線接頭的辦法是，將接頭處上移至開關盒內，如圖42（b）所示，向右的導線從上方的開關盒繞行，避免了布線中途的導線接頭。

　　圖42

　　3．安排在燈頭盒內

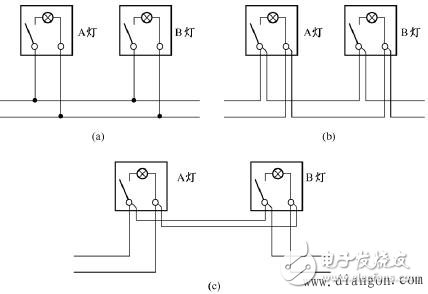

　　還可以將導線接頭安排在燈頭盒內，這主要適用于電燈開關在燈具上而線路上無開關的情況。圖43示例中，圖為原設計圖，水平走向的導線有兩個向上的分支到A、B兩個壁燈，為避免布線中途的導線接頭，我們可將兩個接頭處分別上移至A、B兩個燈頭盒內，如圖43（b）所示；也可修改導線走向，將A、B燈頭之間向下的連接線改為A、B燈頭之間水平走線，如圖43（c）所示。

　　4．安排在接線盒內

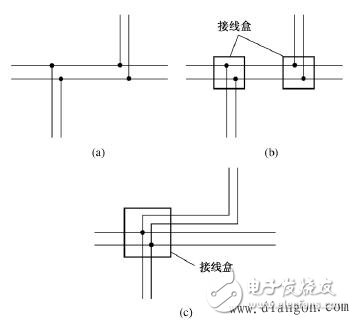

　　如果導線分支不可避免，附近也沒有可利用來做接頭點的開關盒、插座盒等，解決的辦法只能是在接頭處安排一個接線盒。圖44示例中，為實現圖的設計，我們可在接頭處增設一個接線盒，將接頭放在接線盒內，如圖44（b）所示。完成接線后，蓋上接線盒蓋板，如圖44（c）所示。對于圖45（a）所示電路，可以分別用兩個接線盒做接頭，見圖45（b）；也可以只用一個接線盒，而將向右上的分支導線從左邊的接線盒中連接后繞行出來，如圖45（c）所示。

　　圖43

　　圖44

　　六：電工布線技巧_電工布線步驟_電工電線布線方法------電工驗收標準

　　1、電線材料及其配件質量要合格，并符合業主要求;

　　2、電路布局要合理，要符合防火要求，并且要便于日后的改造。如果根據需要對線路進行以為改造時，要首先確定線路中斷插座的位置，并進行清晰的標記。

　　3、線盒、線管安裝是否牢固。

　　4、強、弱電路分開鋪設，布局要合理。強、弱電的設計布線，一般執行強電走上、弱電走下的原則，要橫平豎直、避免交叉，以保證電路的使用、美觀。

　　5、檢查配電箱的質量和標記是否規范。配電箱的電箱、電蓋一個不能少，這兩個應該使用的是絕緣材料。將配電箱的電蓋蓋下，檢查是否會有電線裸露在外。用力左右搖晃，如果有松動，則說明配電箱內的開關安裝不牢固，驗收時須要求及時換掉。很多人最容易忽略的是配電箱的標記！配電箱的各分路開關都應有明顯的標記，以方便日后業主辨認、使用，如果沒有的現場讓施工人員標記上，并逐一進行檢查、確認。

　　6、水電路交叉處安裝是否合格。

　　7、插座、開關的位置設置是否合理、方便、靈活、安全。

　　8、檢查所有電路是否通電，接觸是否良好。

　　9、插座是否是按照左零右火上地線安裝的。

　　10、是否安裝了漏電保護裝置。一般來說，配電箱內應設有電源總斷路器，起到過載短路保護和漏電保護的作用。檢查的時候除了檢查有無，還要測試開關是否林敏有效，在合閘通電的狀態下按動試驗按鈕檢驗即可。

　　11、開槽深度須一致。肉眼很難一眼分辨，所以要仔細檢查：通常都是現在墻面彈出控制線后，用云石機切割墻面，人工開槽，開槽深度應一致，槽線頂直。線路安裝時必須加護線套管，套管連接應緊 密、平順，直角拐角處應將角內側切開，切口一側切圓弧形接口后，折彎安裝。

　　12、電工在施工前應熟悉電路施工圖紙或業主的要求，確保所有電器、開關、電話、電視、網絡插座位置。

　　13、開關、暗盒定位按工程要求必須對稱、縱橫一致。

　　14、購買所有電線、電話線、電視線、網絡線必須達到國家檢測標準，杜絕產品不合格現象。

　　15、電路開槽布管、穿線、檢查并測試。電線接頭牢固無松動，用雙層絕緣膠布緾緊，并在接頭處留有檢修口。

　　16、檢查所有燈具開關是否靈活，插座面板有無松動，杜絕導電、漏電發生。

　　17、每組電路回路清楚可靠，符合用電要求，火線、零線、電線要分色或有明顯標記。

　　18、在驗收無問題簽字后，需要用水泥砂漿把所有線槽、暗盒封閉好，以確保瓦工正常施工。
