按模擬PID控制算法的算式(1)，以一系列的采樣時刻點kT代表連續時間t，以和式代替積分，以增量代替微分，則可做如下近似：

;

?

;

?

;

?

;

?

　　式中：T為采樣周期，k為采樣序號，只要采樣周期T取得足夠小，這種逼近就可以相當精確，于是可得：

(2)

?

　　位置式PID控制算法使用全量輸出，所以每次輸出均與過去的狀態有關，計算時要對 進行累加，CPU輸出控制量 對應執行機構的實際位置偏差。因?qū)?量進行累加， 可能出現大幅度變化，進而會引起執行機構的大幅度變化，這種情況在實際生產中是不允許的，在某些場合可能還會造成重大事故，因而產生了增量式PID控制算法。

　　2.2.2 增量式PID控制算法

　　當執行機構需要的是控制量的增量時，可由式(2)導出提供增量的PID控制算式。根據遞推原理可得

(3)

?

　　用式(2)減去式(3)，即得到增量式PID控制算法：

(4)

?

　　其中

，

，

[2]

?

　　3.基站功率監測系統框圖及功率控制框圖

?

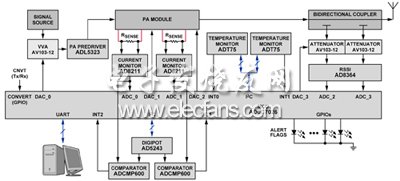

　　圖2 基站功率監測系統框圖

　　根據基站功率監測系統的各個部分的功能要求，系統的結構組成如圖2所示，射頻信號通過可調衰減器，驅動功率放大器，末級功率放大器，定向耦合器至天線發射。微控制器ADuC7026采集功率放大模塊上的兩級LDMOS的溫度和漏極電流值、功放輸出的前向功率值、反向功率值，控制器將采集到的數據傳送到PC的監控界面顯示，用戶也可通過人機交互界面調整監控系統的控制參數。ADuC7026可以為基站功率監測系統提供集成的解決方案，從而降低PCB設計的復雜度并減小PCB面積，節省系統成本，而且ADuC7026[3]支持外同步采樣，這對需要外同步采樣的TD-SCDMA應用來說非常有益。

?

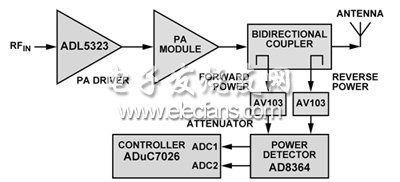

　　圖3 自動功率控制結構框圖

　　圖3所示為實現自動功率控制電路的基本結構框圖，系統中輸出功率為被控對象，信號傳輸通路為一級可調衰減器和兩級放大電路。前級功率放大器采用ADI公司的ADL5323[4]來實現，該芯片的輸入輸出端已作50ohm匹配，節省了外部的阻抗匹配電路。檢波器采用ADI公司的AD8364[5]，用于將采樣的功率值轉化成對應的電壓值。將采樣得到的信號功率經ADuC7026中的ADC轉化成數字信號，再經PID運算，得到控制可調衰減器的電壓，由內部DAC轉化輸出，通過調整可調衰減器的控制電壓可產生不同的衰減量，以達到驅動功率放大器的輸出功率可控的目的[6]。
